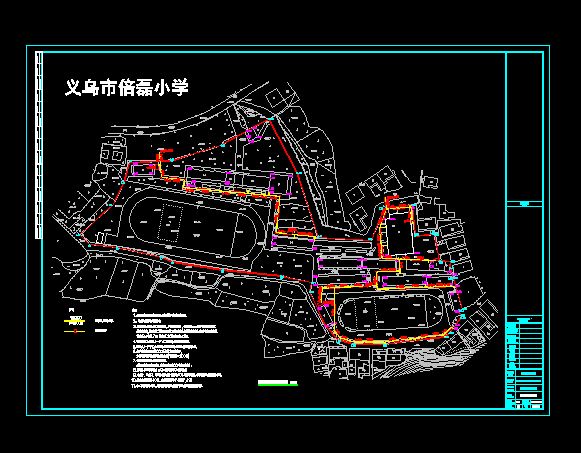

小學排污工程施工圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 小學排污工程施工圖
說明:
1.生活污水須經化糞池處理后方能排入市政污水管道.
2.,污水檢查井采用流槽式.
3.回填材料:回填土應充分夯實，嚴禁單側填高，管頂30cm以下采用統砂回填
并充分夯實,管頂以上30cm以上區域采用素土鋪裝或混泥土路面同路面結構層.
管道覆土不足0.7m的采用C20鋼筋混凝土加固.
4.管材及接口:采用U-PVC加筋管,橡膠圈承插接口.
5.基礎:U-PVC加筋管采用統砂基礎,遇不良地基時應加固.
6.各戶線檢查井采用500x500方形檢查井，
主要道路下采用方形排水檢查井(1000×1000)
7.化糞池采用有覆土磚砌化糞池.
型號及其位置詳見總圖.化糞池選用2004浙江省S1。
8.圖中H表示路面標高；其余未標明事頂見排水圖集.
9.小方井，雨水口，帶雨水口檢查井做法詳見04通標準圖集.各檢查井均設置防墜落網.
10.檢查井蓋選用D400，井蓋荷載不小于400F/KN
11.本工程為改造工程，井底標高根據已建出戶管的實際高度找坡設置。
...
