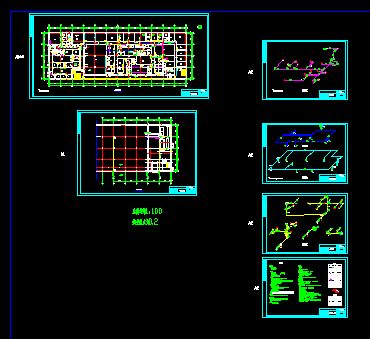

醫療器械車間擴建工程給排水圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 醫療器械車間擴建工程給排水圖
給水部分：
1.本工程給水從原有DN50的給水管道引入，純凈水由二樓的制水車間供給。
2.生產用自來水，最高日用水量為8m 3。
3.給水系統管≤ 50mm為銅質閘閥或銅質截止閥,管徑>50mm為蝶閥或閘閥;不銹鋼管采用不銹鋼閥門。
4.潔凈區設有洗手盆選用衛生陶瓷，配紅外感應龍頭。
5.化驗盆選用不銹鋼材質，其它選用衛生陶瓷。
6.衛生器具均自帶水封。
排水部分：
1.污水排水量最高日為8m3
2.潔凈區內地漏采用潔凈地漏;其余地漏均采用高水封式地漏,其水封高度不得小于50mm,
洗衣機處采用洗衣機專用地漏，除特殊說明外地漏均為DN50。
3.室內污水排入室外污水管網中。...
