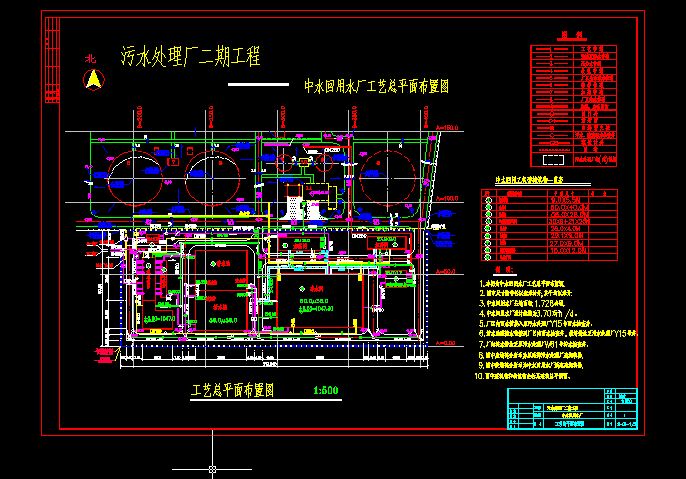

中水回用水廠工藝總平面布置圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 中水回用水廠工藝總平面布置圖
說明:
1.本圖為中水回用水廠工藝總平面布置圖.
2.圖中尺寸除管徑以毫米計外,其于均以米計.
3.中水回用水廠占地面積:1.728公頃.
4.中水回用水廠設計規模為3.70萬m3/d。
5.廠區內雨水管接入原污水處理廠Y15號雨水檢查井。
6.清水池溢流水管接到廠區內雨水檢查井，最終排放至污水處理廠Y15號井。
7.廠內污水排放至原污水處理廠W61號污水檢查井。
8.圖中虛線部分所示為原西郊污水處理廠建構筑物.
9.圖中實線部分所示為中水回用水廠新建建構筑物.
10.圖中建筑物和構筑物坐標見建筑總平面圖。...
