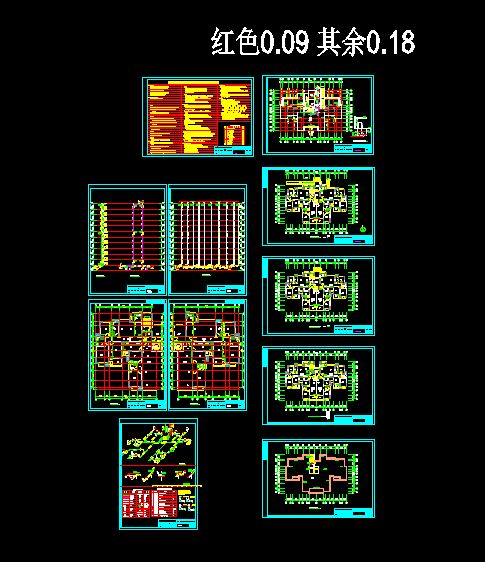

住宅樓給排水施工圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 住宅樓給排水施工圖
二. 工程概況及設計范圍
1.本工程共11層，均為普通住宅,按二類普通住宅設計。
2.本工程設計內容包括室內給水系統、污水系統、消火栓系統及滅火器配置等。
三. 管道系統
1.給水系統
1）.小區從市政管網引進兩根DN200的給水管道，在小區內連成環狀管網，市政給水管網壓力為0.35MPa。
2）.小區供水采用分區供水。其中1-6層為低區，由市政給水管網直供。7-11層為中區，由生活水泵房
（另建）供給。
3）.本工程最高日用水量28.16m ，最大時用水量2.94m 。 3 3
4）.住宅用水計量采用分戶計量，分戶水表設在各樓層水表井中。
2.消火栓系統
1）.小區消火栓用水由高位水箱及消防水泵房供給。高位消防水箱及消防穩壓增壓設備設在3號樓樓頂，
消防水箱有效容積為18m 。消防水泵房及消防水池另建。室外消火栓在做室外管網設計時統一考慮。 3
2）.本工程室內消防用水量為10L/S，室外消防用水量為15L/S。室外消火栓及消防水泵接合器在做室外
管網設計時統一考慮。
3）.消火栓口及水龍帶直徑采用DN65mm ，25m襯膠水帶，水槍口徑為DN19mm。
消火栓口距地1.10m。水槍充實水柱長度為10m。
4）.所有消火栓均選用減壓穩壓型消火栓。
4.排水系統
1）.本工程采用污、廢水合流制。室內+0.000以上污廢水重力自流排入室外。
2）.排至室外的污水經化糞池后排入市政排水管。
5.滅火器配置
本工程滅火器按輕危險級配置。所有滅火器均為3Kg裝手提式磷酸銨鹽干粉滅火器。
四. 管道材料
1.給水系統：給水立管及干管采用PE管，熱熔承插連接。支管采用PP-R管（S4管系列），
熱熔連接。
2.消火栓系統：消火栓管采用熱鍍鋅鋼管，DN＜100mm采用螺紋連接，
DN≥100mm采用溝槽式連接。
3.排水系統：排水系統采用旋流加強型（CHT）特殊單立管排水系統，排水橫管采用擠出成型的建筑排水用硬聚
氯乙烯管，立管采用PVC-U螺旋管，管件采用鑄鐵件帶內置旋流葉片，連接方式為法蘭、橡膠圈柔性連接。...
