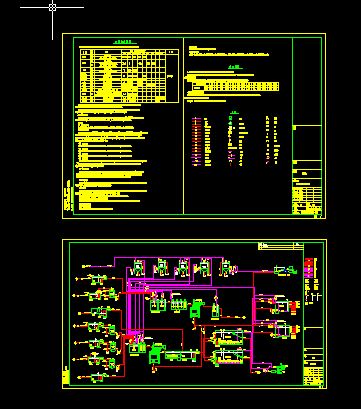

- 涂裝廢水處理技術套圖
2.本污水處理站對廢水（液）實行分流，對前處理廢水和表調磷化廢液采用物化法進行處理,對其他涂裝廢水（液）采取物化法和生化法相結合的處理工藝，使第一類污染物達到《污水綜合排放標
準》（GB8978-1996）表1第一類污染物最高允許排放濃度要求，第二類污染物最高允許排放濃度達到該表4中三級標準要求。
來自涂裝車間定期排放的脫脂廢液（包括預脫脂廢液、洪流水洗廢液和手工預清理廢水）、表調磷化廢液、電泳廢液（包括超濾清洗廢液）和噴漆廢水等分別進入脫脂廢液池、表調磷化廢液池、
電泳廢液池和噴漆廢水水池；連續排放和定期排放的前處理廢水、電泳廢水分別進入前處理廢水調節池和電泳廢水調節池；廠區生活污水和淋浴污水進入集水池。
3.污水處理站設計處理能力:
表調磷化廢液定量投加到前處理廢水處理系統進行處理，其它涂裝廢液定量投加到電泳廢水處理系統進行處理。前處理廢水處理系統設計處理能力為30m%%1453%%146/h，二班制運行；電泳廢水處理系統
設計處理能力為10m%%1453%%146/h，二班制運行；混合污水處理系統設計處理能力為25m%%1453%%146/h。實際運行中可根據調試情況、生產情況情況調整運行班制。
4.工藝說明:
4.1表調磷化廢液投加系統:
表調磷化廢液池中廢液經磷化廢液泵（B01、B02）提升進入廢液投配槽（W01），再由磷化廢液投加泵（B03）投加至pH調節反應槽（W05）中。
4.2前處理廢水處理系統:
前處理廢水調節池中廢水經前處理廢水泵（B13、B14）提升進入pH調節反應槽中（W05），在該槽內設 pH在線測量系統兩套（Y01、Y02），根據廢水中相應的pH值情況，通過電動
閥控制石灰乳的投加量，自動調節廢水的pH值在10~11之間，并使重金屬離子生成重金屬氫氧化物沉淀，使磷酸根生成氫氧化磷灰石沉淀，在絮凝槽（W06）投加聚丙烯酰胺，使重金屬氫氧化物
和氫氧化磷灰石成長為較大顆粒和礬花；隨后進入斜板沉淀器（W07），完成固液分離。斜板沉淀器出水進入pH反調槽(W08)，在該槽內設pH在線測量系統一套（Y03），通過電磁閥，控制稀
硫酸的投加量，進行廢水pH值調節，使pH值反調槽(W08)出水pH值在7~9之間。
4.3脫脂廢液投加系統:
脫脂廢液池中廢液經廢液泵（B04、B05）提升進入廢液投配槽（W02），再由脫脂廢液投加泵（B06）投加至pH調節絮凝槽（W09）中。
4.4電泳廢液投加系統:
電泳廢液池中廢液經廢液泵（B07、B08）提升進入廢液投配槽（W03），再由電泳廢液投加泵（B09）投加至pH調節絮凝槽（W09）中。
4.5噴漆廢水投加系統:
噴漆廢水池中廢水經噴漆廢水泵（B10、B11）提升進入廢液投配槽（W04），再由噴漆廢水投加泵（B12）投加至pH調節絮凝槽（W09）中。
4.6電泳廢水處理系統:
電泳廢水調節池中廢水經電泳廢水泵（B15、B16）提升進入pH調節絮凝槽中（W09），內設 pH在線測量系統一套（Y04），控制石灰乳和稀硫酸的投加量，自動調節廢水的pH值在
7~9之間（可調），在絮凝區先后投加聚合氯化鋁和聚丙烯酰胺，借助絮凝劑完成對膠體顆粒及油珠的脫穩作用,借助助凝劑完成對膠體粒子的吸附架橋作用,使微小的懸浮物、油珠很快形成較大的
絮凝體；隨后進入斜板沉淀器（W10）中，完成固液分離，出水排入水解酸化池中。
4.7混合污水處理系統
電泳廢水處理系統出水進入水解酸化池中，池中設潛水攪拌機并安裝彈性立體填料，將大分子有機物分解為小分子有機物，從而提高廢水的可生化性，即提高廢水的BOD/COD值；水解酸化
池出水進入混合污水池與經過機械隔柵從集水池提來的生活污水進行充分混合；混合污水池的污水經過提升進入SBR生物反應池中，進行生化反應，去除有機物。SBR反應池設計污水水力停留時間
為8小時，其中：進水攪拌1.0小時，曝氣4.0小時，沉淀1.5小時,排水、排泥1.0小時，待機0.5小時。生化處理系統的處理周期可根據調試情況而變化。
4.8污泥處理系統:
斜板沉淀器（W07、W10）產生的污泥和SBR反應池產生的剩余污泥經泵提升進入污泥濃縮池。污泥經濃縮后由螺桿泵（B27、B28）壓入帶式壓濾機（W16）進行脫水，污泥含水率降
至70%~80％，集中外運至當地環保部門指定的地點堆放,上清液、壓濾液返回污水處理系統進行處理。
4.9投藥系統:
石灰乳投加采用無堵塞排污泵（B37、B38）直接投加，pH調節反應槽（W05）和pH調節絮凝槽（W09）中石灰乳和稀硫酸投加量由pH在線測量系統自動控制。為防止石灰乳在投藥管
內沉積，設回流管，使石灰乳保持在管內的流動狀態。石灰乳由水處理用的高鈣石灰粉（80～90％）配制，配制濃度為5～10％。
稀硫酸由92~93%工業用濃硫酸配制，廢酸去除雜質后也可利用，配制濃度5%稀硫酸。稀硫酸投加采用磁力泵投加，其投加量由電磁閥控制。
PAC由粉狀PAC配制，配制濃度5～10％。 PAC由計量泵直接投加。
PAM由粉狀陰離子型PAM配制，廢水投加系統和污泥濃縮池投加配制濃度0.5％，帶式脫水機（W16）投加配制濃度0.5％。PAM藥液分別由磁力泵和計量泵投加。
經優選試驗后，也可選用其它藥劑。
4.10廢水（液）池攪拌系統:
高速潛水推流器（W25~W30、W36）主要作用在于防止易沉物在廢水（液）池內沉積。...
