直徑1400mm列管式換熱器設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 直徑1400mm列管式換熱器設計圖

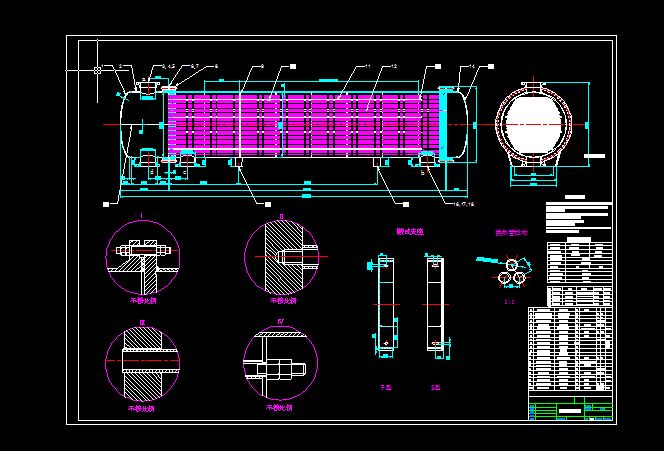

本圖紙包括管殼式換熱器裝配圖及管板零件圖，圖紙有詳細的焊接圖，鞍座零件圖，標注齊全，參數可修改。一、設計題目：管殼式換熱器（粗甲醇冷卻器）定管板式換熱器兩端管板，采用焊接方式與殼體連接固定。固定管板式換熱器由管箱、殼體、管板和管子等零部件組成，其結構簡單緊湊，排管比較多，在相同換熱器公稱直徑的情況下面積比較大，制造簡單，但在最后一道殼體與管板的焊縫無法進行無損檢測。二、技術特性指標名稱管程殼程物料名稱冷卻水甲醇工作壓力 0.50MPa 0.60 MPa設計壓力 0.6 MPa 0.8 MPa工作溫度 25—50℃ 90℃—45℃設計溫度 65℃ 100℃換熱面積換熱管長度及管徑、管間距自己確定，單管程，F(xiàn)=254m2推薦材質 20推介Q345R粗甲醇密度密度 0.7918 g/cm3三、管口表符號公稱直徑（ mm）管口名稱四、設計內容 1、描述換熱器類型及固定管板換熱器的特點。 2、根據給定發工藝條件（換熱面積）和參考資料確定換熱管規格、長度、數量及排列方式，最終確定換熱器筒體直徑，并校核長徑比在正常范圍內。 3、確定折流板數量間距，定距管數量及分布，自己確定各接管的位置，如圖所示。 4、根據工藝條件及物料特性選用筒體材料。 5、進行換熱器筒體壁厚計算，并進行水壓試驗校核。 6、焊接結構選擇及設計，包括管板與筒體、換熱管與管板的連接結構說明。包括換熱管、管板材料的選擇。 7、主要零部件的選型，如筒體法蘭、管法蘭選型；鞍座選型（鞍座選型必須計算設備總重量過后再進行選型）...
