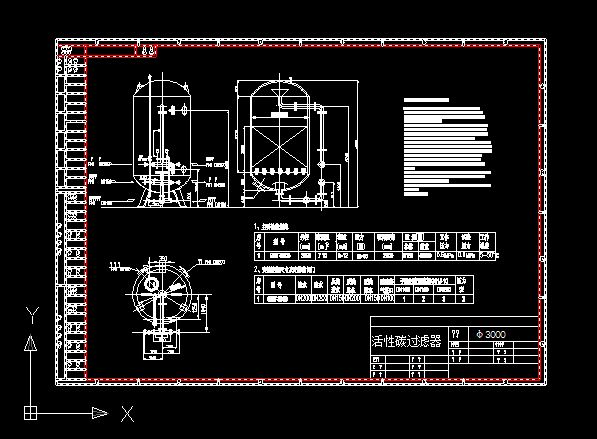

污水處理活性炭過濾器設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 污水處理活性炭過濾器設計圖
技術要求
1、按JB2932-99水處理設備制造技術標準制造驗收。
2、電焊條用結422；GB985-88《手工電弧焊焊接接頭的
基本形式與尺寸》GB986-88《埋弧焊焊接接頭的基本
形式與尺寸》的規定。
3、設備制造完畢總裝設調后，以0.75MPAa表壓的試驗壓力
進行水壓試驗，在試驗壓力下保持時間不少于10-30分
鐘，然后降至0.588MPa的表壓至少保持時間30分鐘，在
此期間檢查焊縫和連接部分不得有滲漏現象。
4、設備襯膠前，對準備襯膠的金屬表面上的焊瘤棱角，凸斑
應鏟除打磨干凈，對透跡應進行噴砂處理，清理后的金屬
表面應呈現均勻的金屬本色，無孔洞裂紋，鐵銹焊瘤，襯
里邊緣及轉角處應圓滑過渡，圓弧半徑一般>5mm。
5、防腐設備內襯5mm橡膠層數2+3=5mm，按OC130A16標
準執行，橡膠牌號1751#，并進行15000千伏電火花檢
驗。
6、本設備內壁及管接頭均按圖要求進行橡膠襯里防腐，橡膠
襯里施工嚴格按照HGJ32-90《橡膠襯里化工設備》規
定進行施工、檢查、驗收。
7、設備的油漆、包裝、運輸工藝規定進行，油漆采用金龜垂
紋漆。
8、吊耳上護板。...
