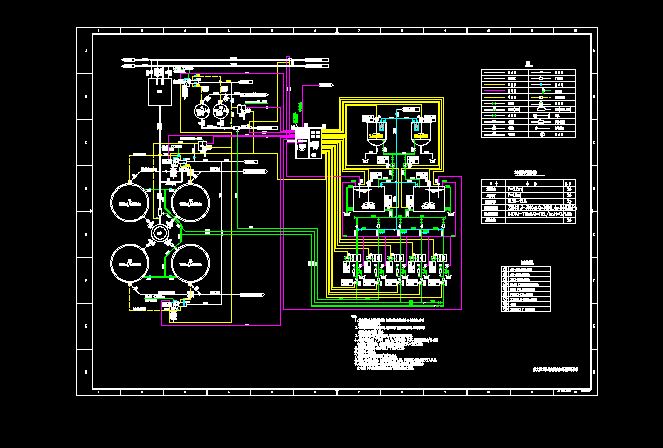

污水處理加藥系統圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 污水處理加藥系統圖
說明：
1、本加藥系統由組合式成套加藥裝置構成，含兩個相對獨立的系統，采取一用一備方式運行，由廠家
成套供貨并負責指導安裝和調試。
2、設備配套的傳感器和濁度儀安裝在室外，編號設備均在廠商成套設備供貨范圍內。圖中所示虛線部
分流量計由自動化專業開列，共5套。
3、使用的混凝劑種類：暫定為固體堿式氯化鋁，運行單位可根據運行情況自行選擇。
4、本期凈水站處理水量為 7200 m|/h。設計配藥濃度為 10%，藥液調制次數為1次/天，當原水
濁度較低時，可降低藥液濃度，濁度高時提高藥液濃度，藥液濃度可在5%~20%內調節。
5、設備清水管采用鍍鋅鋼管，其余管道采用UPVC或ABS管。
6、配藥為手動，投藥為自動。
7、傳感器至控制儀之間雙芯屏蔽信號線(兩根)穿金屬套管。
8、傳感器、電腦控制儀、濁度儀、電動球閥電源為220VAC；多功能控制柜、攪拌機電源為380VAC。
9、本圖系根據北京精密單因子水工程技術有限公司提供的電子版初步資料繪制。本系統圖主要圖示加
藥工藝流程，與電氣及控制有關部分僅為初步示意，詳見相關專業圖紙及廠家資料。...
