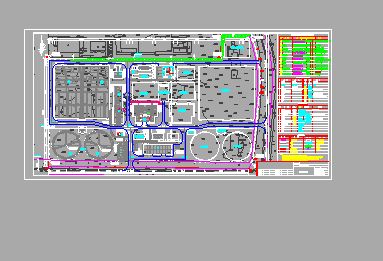

5萬噸高新區生活污水處理廠工程總平面圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 5萬噸高新區生活污水處理廠工程總平面圖
說明：
1、設計依據：
《總圖制圖標準》 GBT50103-2010
重慶市璧山高新區生活污水處理廠工程 1:500 地形圖
2、尺寸、標高單位：米；1956年黃海高程系，重慶獨立坐標系。
3、污水處理廠近期工程建設規模5萬m3/d,遠期工程建設規模5萬m3/d，總規模10萬m3/d,
規劃總用地69.5畝,含預留5萬噸/天中水處理用地。
4、總圖所示坐標，建筑物以軸線交點定位，構筑物以池外壁定位，圓形構筑物以圓形定位。
5、場地內高于0.7m的臨空處及多于4級的臺階處應分別設置相應的安全防護設施。
6、場地臨空安全防護用不銹鋼欄桿，高1200mm,抗推力≥1KN/m.
7、所有路面和硬鋪地面，均應采用粗糙防滑材料或做防滑處理，不得設一步臺階(可做成斜坡)。
8、池水深度大于0.4m時，應設圍護設施。
9、場地內雨水排入水溝、道路,雨水暗管排主市政管網。
10、場地內多余耕植土留下作綠化用土。...
