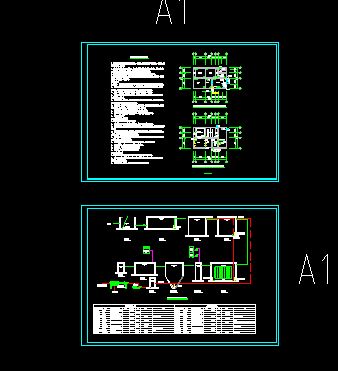

生活污水工藝流程圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 1. 本設計高程采用相對標高，室外地面標高為：-0.450，污水處理站進水口管底標高：-2.520，出
水口管底標高：-2.660
2. 污水處理站設計處理量100立方每天。本設計主要包括：格柵井、調節池、厭氧池、缺氧池、好氧池
、化學反應池、豎流式沉淀池、消毒池、排放井設備操作間等10個部分組成。
3. 本設計采用UTC+化學除磷+消毒工藝處理該看守所污水，詳細情況間工藝流程圖。
4. 污水處理系統主體位于地下，僅設備操作間與污泥池露出地面，操作間內安裝電氣控制柜、二氧化氯
發生器、箱式壓縮機、加藥裝置等。
二、運行制度
1. 格柵井： 井內安裝格柵以保護提升泵正常運行：格柵截留的大體積物質人工撈除或用吸糞車吸除。
2. 調節池：池內安裝2臺潛污泵（1用1備），連續運行，單臺提升泵流量為15立方每小時；提升泵
配液位計，高位啟動、低位保護；調節池設有溢流孔，確保停電時污水可以自流。
3. 厭氧池：連續進水；池內設置水下推流器，攪拌污水與生物污泥，連續運行。
4. 缺氧池：連續進水，池內設置水下推流器，攪拌污水與生物污泥，連續運行；設置混合液回流泵，
出水至厭氧池，連續運行。
5. 生物接觸氧化池：連續進水，池內設置3臺射流曝氣器，2用1備，連續運行。設置1臺混合液回流
泵，出水至缺氧池，連續運行。池內安裝生物填料。
6. 化學反應池：連續進水，池內投加聚合氯化鋁、聚苯烯酰胺，加藥裝置安裝在設備操作間；池內設
置1臺潛污泵，出水在本池內，起攪拌污水與藥劑的作用，連續運行。
7. 豎流式沉淀池，連續進水，沉淀后的污泥靠污泥回流泵排入污泥池。
8. 消毒池：采用二氧化氯消毒，消毒劑連續投加，二氧化氯發生器安裝在設備間。
9. 排放井：安裝流量計
三、工藝管道設備施工安裝要求
1. 所有尺寸以圖紙標注為準，不得以比例度量
2. 各構筑物的相關位置、尺寸和高程需校核無誤，高程允許誤差不大于20MM。
3. 各構筑物預埋件、電器儀表預埋件以及預留空洞位置、大小和高程應準確無誤、預留尺寸誤差不大于
10MM。
4. 管道在適當長度處設置法蘭，以便維修。與設備連接的法蘭盤應按各自連接設備的法蘭盤規格加工
或購置。安裝中，應根據安裝規范的要求設置管道架。
5. 管道的安裝應符合《給排水管道工程施工及驗收規范.》的規定。水泵的安裝應符合《壓縮機、風機
、泵安裝工程施工及驗收規范》的規定。
6. 與設備連接的地腳螺栓應根據到貨設備的實際尺寸進行加工、制作、預留和埋設。
7. 設備安裝完畢時，要求試車。試車不合格的不得投入使用。
8. 閥門安裝時，應使其操作手柄位于方便操作的位置。
9. 未盡事宜，應嚴格按照有關施工及驗收規范執行。
四、設備的調試與運轉
1. 配套設備的調試應根據有關的技術標準進行或由供貨單位派人進行技術指導。
2. 通用設備試運行工作應由設計單位、安裝單位共同參加。專用設備試運行工作應由設備制造廠家、
設計單位、安裝單位共同參加。
3. 有關設備的調試、試運行、及驗收等各項工作的技術文件應歸檔備案。...
