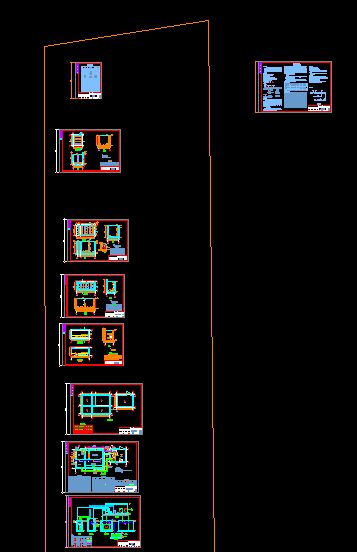

昆明某纖維板廠再生水回用處理站工藝圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 昆明某纖維板廠再生水回用處理站全套工藝圖，圖中有詳細的工藝流程說明，可編輯參考。
部分工藝說明：
五、工藝流程
1、調節池
污水自流入調節池，調節池L×B×H=2.4×2.1×2.5，鋼砼，半地下式，在調節
池中安裝有一臺臺灣華樂士JS150SV型潛水泵，將水提升到MBR膜生物反應池中。水泵
由水位開關和PLC控制自動運行。在調節池中安裝有一套曝氣系統，從風機接來的風管上安
裝有電磁閥一個，在運行中由PLC控制該電磁閥每30min開啟2min，以使壓縮空氣劇烈
攪動調節池中的水，使之充分混合，起到均質作用，同時可氧化吹脫部分污染物質，該電磁閥的
開啟頻率可在控制系統上設定。
2、MBR膜生物反應池
調節池提升泵提升來的水先進入生物反應池，生物反應池L×B×H=4.2×2.4×3.0m，
鋼砼，半地下式；生物反應池的水通過潷水器潷入MBR反應池...
