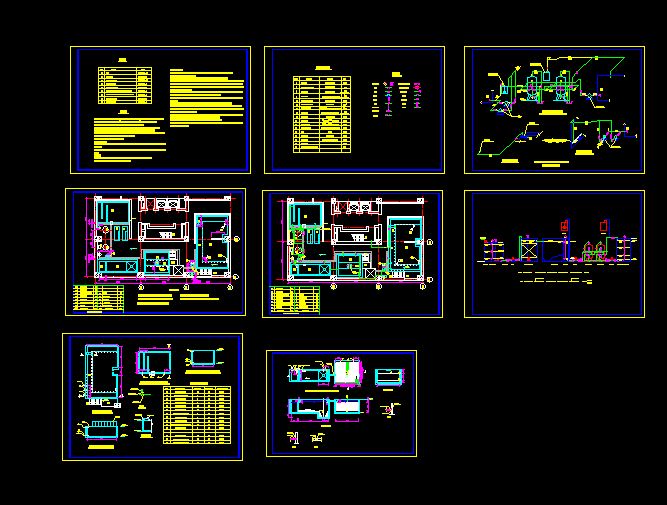

某13噸生化法中水處理系統圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 某13噸生化法中水處理系統圖紙
說 明
1、本中水處理站設計規模為255m /d，設計處理能力為13.0m /h；中水原水為優質雜排水，處
理后回用水水質滿足《生活雜用水水質標準》中水回用于沖廁、綠化、景觀和洗車。
2、要求地面排水明溝通坡度≥1 %，坡向集水坑，上面加蓋篦式溝蓋板。
3、本中水處理站位于地下三層，地面標高為-12.65m,最大凈高3.25m，梁下凈高2.65m。
4、圖中尺寸：標高以米計，其余以毫米計。圖中所注管道標高均指管中心標高。
5、中水站所有鋼管、管件、預埋鐵件均采取加強防腐措施，在除銹及清洗表面后，涂刷兩道防
銹漆，兩道面漆。機械過濾器亦采用相應的防腐措施。
6、生物接觸氧化池填料支架與填料安裝
6.1填料支架施工
6.1.1在距池上沿600mm，距池底450mm兩處有預埋角鋼,若預埋鐵件，則沿池長上下分別焊50×50 ...
