某地下水給水工程水處理圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

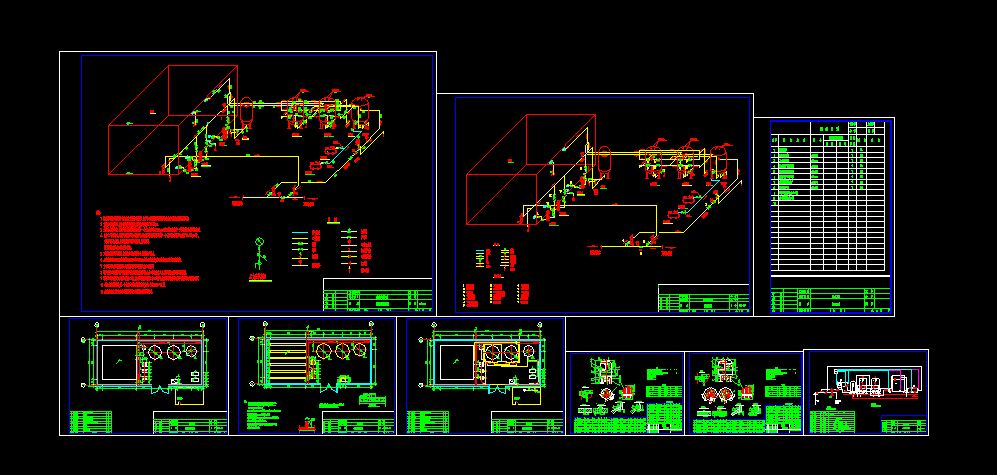

- 某地下水給水工程水處理圖紙
注意:
1清水池的液位控制信號由我方提供給深井泵,由甲方對深井泵的控制進行改造,使深井泵低開高停.
2為防止管路超壓,甲方深井泵變頻壓力控制在低于0.35Mpa.
3為防止管路超壓,系統進水管路設置安全閥一個,壓力高于0.5Mpa時,泄壓.安裝前一定要對安全閥進行校驗.
4為防止氣路進水,系統氣路設置電磁閥兩個,進水管路設置高壓保護一個,當進水管路壓力高于0.4Mpa時,
關閉氣路電磁閥,同時反饋信號給深井泵,停深井泵.
深井泵控制的改造由甲方負責.
5對系統設置超越管路,當系統事故或檢修時,保證用戶用水.
6壓力表表彎的用法:變頻供水泵出口和遠傳壓力表加裝表彎,其它部位的壓力表不裝表彎.
7為保證壓力表的穩固性,連接處的管徑詳見壓力表節點圖.
8曝氣罐與過濾器的平面擺放位置參見平面圖及設備加工圖,注意人孔及手孔相對位置的合理性.
9清水池的開孔尺寸詳見水箱加工圖,清水池側面水泵吸水口的開孔位置根據水泵基礎的平面位置在現場確定.
10進入機房的管道,第一個閥門之前用焊接鋼管,閥門之后用UPVC管.
11水表安裝時,請注意水表說明書中對前后直管段的要求....
