手動卡軌器結構圖.DWG
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

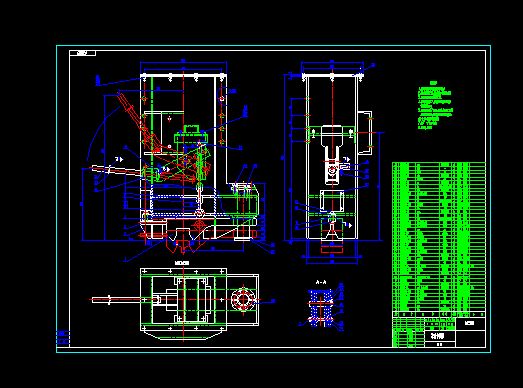

- 手動卡軌器結構圖
技術要求
1.序號1根據生產通知單注明的軌道型號生產.
2.安裝時調整序號23,使鉗體的鉗口與軌道中心對稱.
3.此卡軌鉗最大工作力為100KN.
4.裝配時調整序號27,使鉗體的鉗口與軌道的左右尺
寸差不大于1mm.
5.裝配時調整序號37的位置,使序號14按下時,序號3
將限位開關觸頭頂動,同時序號40應能擋住序號14.
6.H1裝配時按大車運行機構圖定.
7.符號""為本廠裝配焊.
8.左右對稱,成對制作....
