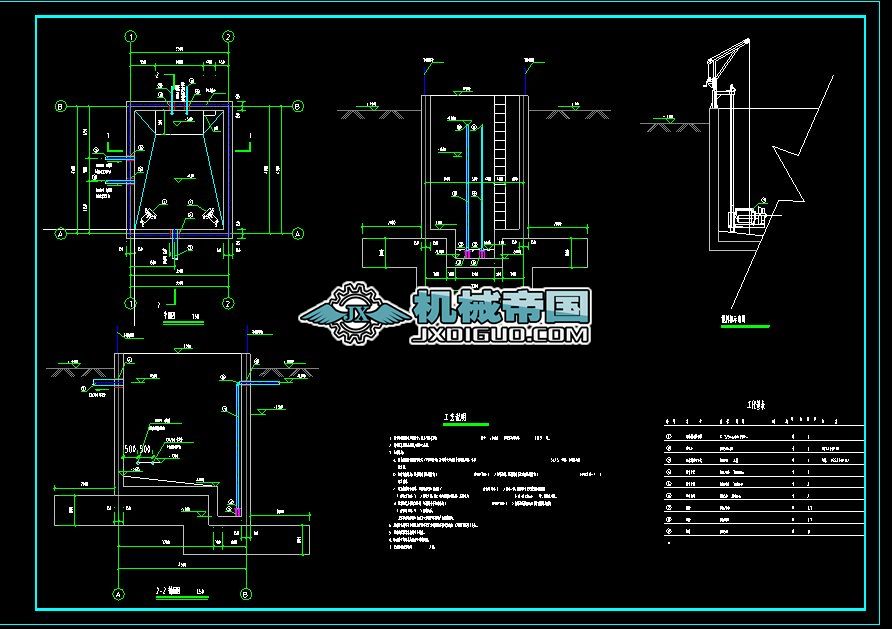

5000t／d城鎮污水處理污泥集泥池設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 5000t／d城鎮污水處理污泥集泥池設計圖
工藝說明
1. 圖中高程及管長以米計外，其余均以毫米計 圖中 %%P0.00 相對于絕對標高 117.9 米。 ,
2. 圖中所注管道高程均為管中心高程。
3. 管道防腐：
a. 所有的鋼管件及管道支架（不銹鋼除外）涂漆前必須進行表面除銹處理，達到 Sa2.5 級后，方可進行防
腐處理。
b. 鋼管內壁防腐：新型高分子防腐涂料（ IPN8710-1 ）底漆兩道，新型高分子厚漿型防腐涂料（ IPN8710-3 ）
面漆兩道。
c. 埋地鋼管外壁防腐：新型高分子防腐涂料（ IPN8710-1 ）底漆一道，新型高分子厚漿型防腐涂料
（ IPN8710-3 ）面漆六道，做二布六面特加強防腐，玻璃布為 0.12-0.18mm 厚，脫脂無堿型。
d. 明敷鋼管及管支架防腐：新型高分子防腐涂料（ IPN8710-1 ）底漆兩道新型高分子厚漿型防腐涂料
（ IPN8710-3 ）面漆兩道。
上述要求的具體防腐施工方法應嚴格遵照產品說明進行。
4. 所有設備的安裝和驗收應嚴格按照廠方提供的安裝手冊進行，以保證設備安全運行。
5. 管道的焊接要求執行有關規范。
6. 防水套管的長度與所在處的墻同寬。
7. 管道材料計至池外 2 米。 ...
