周邊進出二沉池工藝設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

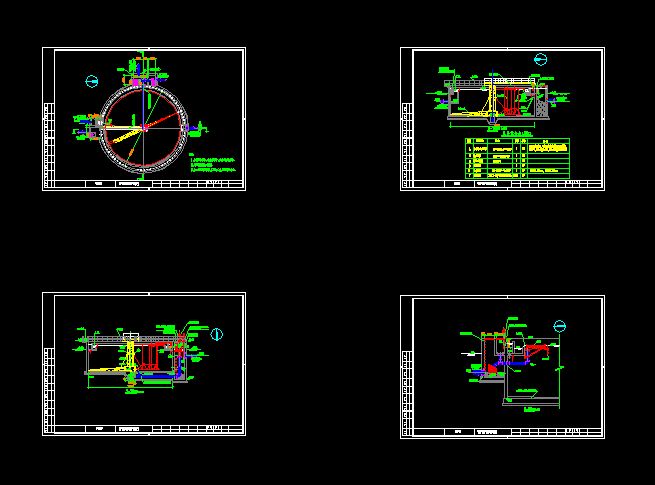

- 周邊進出二沉池工藝設計圖
周邊進出水二沉池設計，0.4萬噸/天沉淀池,污水廠施工圖。傳統輻流式或豎流式沉淀池采用中心進水方式，水流由沉淀池中心流向池周槽。該種池形與傳統的二沉池不同，污水進入環繞池周的渠道，渠道底部設有大小、間距不等的孔口，這樣保證水流沿整個沉淀池四周均勻布水，水流經過孔口進入沉淀池后，被設置在進水渠道下方的擋板折流，以消除水流進入沉淀池的“噴射”作用，水流在池壁與擋水裙板之間進行完全、快速的擴散。水流在擋水裙板下以低速均勻流進入沉淀池，然后流向外方、上方并以平緩的環流返回到周邊槽。進水斷面增加，降低了污水進入沉淀池的流速，減小了進水對沉淀池內水力流態的干擾；沉淀池進水垂直向下導入，與傳統沉淀池相比，一方面增加了污水流經距離，另一方面由于污水進入沉淀池流速向下，有利于加速污泥沉淀；同時沉淀池有效的容積被充分利用，沒有嚴重的短流或異重流現象，因此提高了二次沉淀池的表面負荷，可以減小二次沉淀池直徑。且具有大容量、高負荷、高穩定性的特...
