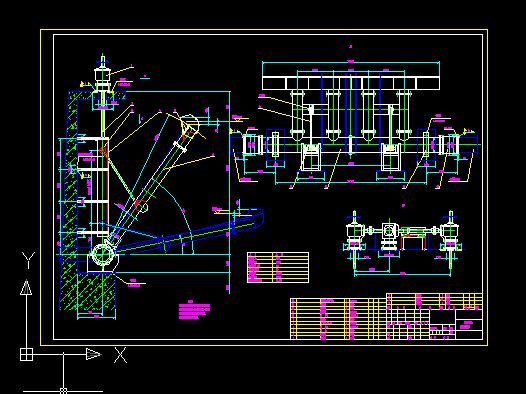

旋轉式潷水器大樣
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 旋轉式潷水器大樣
旋轉潷水器由潷水裝置、傳動裝置、撇渣浮筒裝置及回轉支承等組成。驅動機構通過可伸縮推桿帶動潷水裝置及撇渣浮筒裝置繞回轉支承旋轉，從而使潷水堰口上下移動，達到潷出上清液的目的。旋轉潷水器可根據工藝要求設計潷水深度。旋轉潷水器接到排水指令后快速將潷水堰口由停放位置移動到水面以下停止、排水；待清水排完后，旋轉潷水器又接到排水指令快速將潷水堰口由停放位置移動到水面以下停止，排水；如此反復當旋轉潷水器到達最低水位后，安放在最低水位的液位開關發出返回指令，旋轉潷水器快速回升到最初的停放位置，完成一個工作循環。在堰口規定的負荷范圍內、堰口下液面不會擾動。堰口設有浮筒和擋渣板，確保出水水質。特殊的設計，保證潷水器重力和所受浮力基本平衡，使驅動功耗很低。旋轉潷水器至主排水管為不銹鋼剛性連接，避免了因軟連接造成的故障率高、壽命短、維修工作強度大等弊病。整個潷水器具有堅固的支架，可以承受工作中的各種應力...
