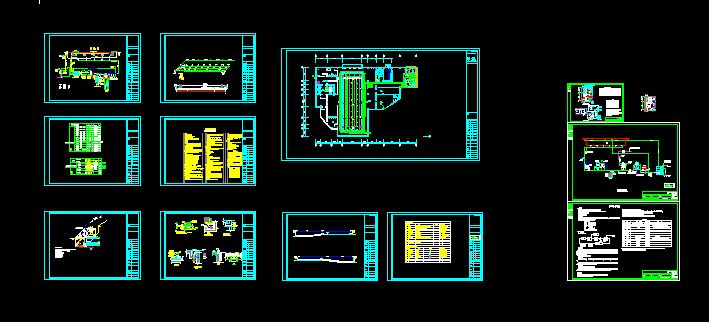

高檔別墅游泳池水處理全套圖紙（臭氧消毒）
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 流程說明
游泳池采用逆流式循環方式，游泳池回水先進入循環水箱，再通過毛發聚集器由水泵打入砂缸.在泵之前,由加藥裝置將A液混凝劑投入水
泵吸水管,使其通過水泵葉輪攪拌,與水混合均勻,利于過濾處理.待水經過過濾器后,再在出水管線中由臭氧系統進行消毒處理，臭氧投加系統應
為全自動控制，并與循環水泵聯鎖。之后再投加消毒劑，最后依靠水泵的剩余壓力完成池體的布水，損失的熱量通過熱交換器自動補充.池體損
失的水量由水箱液位閥自動補充....
