沉井施工污水提升泵房
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

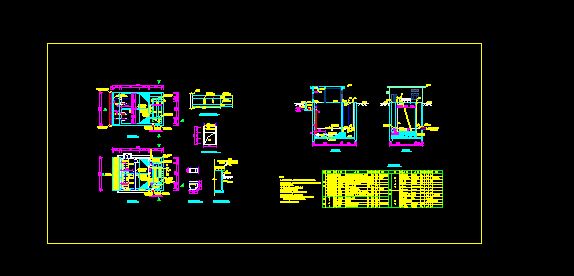

- 沉井施工污水提升泵房施工圖
說明：
1、本圖單位：標高以米計，其余均為毫米。以黃海高程4.50m為%%p0.000。
2、泵井內共設4臺泵位，近期安裝3臺提升泵，2開1備，采用變頻控制，以適應水量的變化。
3、提升泵房施工采用沉井法。
4、本進水泵房進水管按照業主提供的資料設計確定。
5、提升泵最低控制水深按1.0m設計。
6、提升泵基礎圖僅供參考，待設備訂貨后按照廠家要求澆筑。
7、提升泵出口管道采用鋼管，采用焊接和法蘭連接。
8、管道及管件防腐：鋼管及鋼制管件其內外壁涂環氧富鋅底漆兩度，外壁防腐
面漆兩度防腐；鑄鐵管及管件外壁采用瀝青兩度防腐。
9、潛污泵自帶電控箱，詳見電氣自控圖。...
