3t鍋爐房施工圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

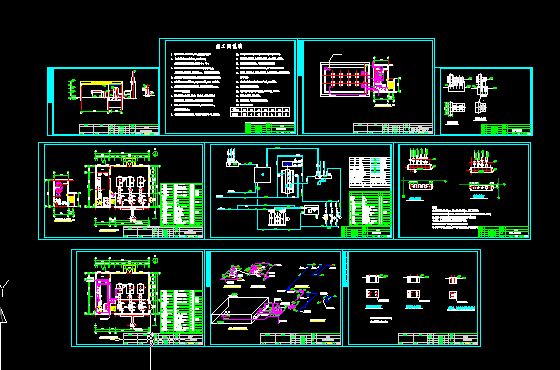

- 3t鍋爐房施工圖
. 本鍋爐房設置一臺蒸汽鍋爐，型號： DZGN3-0.7-AII 型。
2. 軟化水箱安裝用 木方墊底，間距為 500X300 800mm;
水箱的制作與安裝見國標圖集： T906 （一、二）。
3. 全自動鈉離子交換器等設備均安裝在 100mm 厚的混凝土臺上，
且在混凝土臺上預埋鋼板，厚度為10mm， 位置見設備埋件尺寸圖。
4. 分汽缸制作與安裝詳見國標圖集： 92T907, 疏水器安裝見 國標圖
5. 所有熱力管道均采用焊接鋼管， DN<32 采用絲接， DN>32 采用焊接。
6. 熱水及蒸汽管道均采用保溫涂料保溫，蒸汽管道保溫厚度為
做法見國標 R401-5002.
7. 設備保溫包括：除塵器、引風機、排煙管道，分汽缸等均采用
保溫涂料保溫，保溫厚度 20mm, 做法見國標圖集 R401-5002.
8. 煙道、冷風道及爐前煤斗均用鋼板焊制，煙道鋼板厚度為 4mm;
冷風道鋼板厚度為 3mm;
9. 保溫管道刷防銹漆兩道后保溫，不保溫管道刷防銹漆一道，色漆兩道。 ...
