[新疆]工業園水廠給排水全套工藝圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
![[新疆]工業園水廠給排水全套工藝圖](http://www.plapk.com/d/file/p/2020/06-25/18cc155c30b6b34d0f4cb98057a08c8c.jpg)

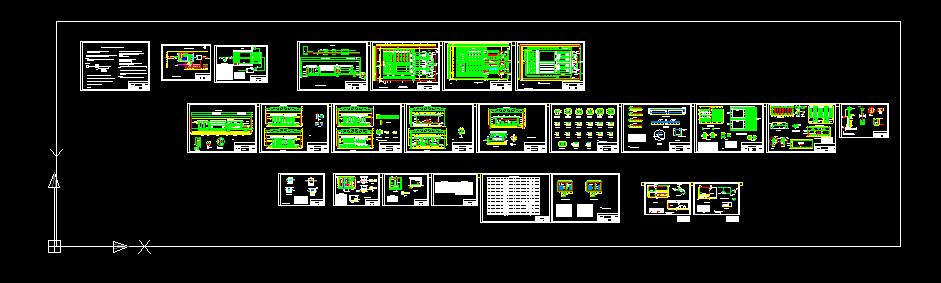

- 工業園水廠給排水全套工藝圖
三、設計目標
水廠設計規模20000立方米／日建設，其中自用水量為5%%%，，則處理規模為21000立方米／日，每天的運行時間為24h，
則每小時水量為875.00立方米。
五、主要設計參數
1、進水閥門井：2.0m×2.0m。
2、管式混合器：DN600，L=2.38m，型號DN600，過水流速≤1.0m/s，混合時間約為20s，水頭損失≤0.6m。
3、混合絮凝沉淀池：
（1）絮凝反應池：設計選用集成微渦式絮凝設備，水力分為三級，一級設計流速為0.12m/s，二級設計流速為0.09m/s，
三級設計流速為0.06m/s，絮凝時間為15min，
（2）沉淀池：采用高密度斜板沉淀設備，沉淀池上升流速為2.1mm/s，表面負荷4m/m.h，停留時間為27.33min。
（3）集水槽：每組沉淀池共設4根不銹鋼集水槽，單槽長度9.0m，集水槽安裝過程中嚴格控制集水孔水平，并在同一水平面上。
（4）管道壓力說明：進水管壓力0.6Mpa，排泥管壓力0.60Mpa。
（5）鋼管采用焊接接口，鋼管及配件須做防腐，防腐采用IPN8710-2B飲水設備涂料，涂層順序：底漆一道，面漆二道，...
