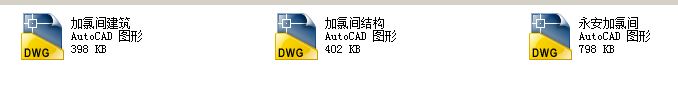

- 該文件為 zip 格式，下載需要 20 積分
-
- 湖北省某污水廠加氯間施工圖
一.本圖除高程以米計外，其余尺寸單位以毫米計，圖中所注標高為相對高程，%%P0.00相當黃海高程25.30米。
二.污水處理規模:近期為6萬m3/d，遠期增加6萬m3/d。加氯間供污水二級處理出水加氯消毒,土建按遠期12萬m3/d規模設計,
設備按6萬m3/d安裝。
工程設計要求如下：
1、加氯間
加氯間包括氯庫間、真空加氯機間和氯吸收裝置間。二級處理出水消毒加氯量按5~12mg/L設計.
氯庫間氯瓶儲備量設12個氯瓶，8個在線，分成兩個匯流排，每排設置5個瓶位。
真空加氯機間共設真空加氯機2臺，1用1備，單臺Q=40kg/h；預留1個機位。
加氯量根據出水細菌總數檢測結果，按出水流量比例調節加氯機的加氯量。加氯水射器設在加氯點(接觸消毒池進水井)附近。
加氯間門采用外開式,并設觀察窗。
加氯機間外門廳處放置工具箱、搶修用品箱及防毒面具（2套）。
加氯機間、氯瓶間軸流風機及照明燈開關設置在室外。
氯吸收裝置間設1套氯吸收裝置，包括中和塔、風機、堿泵及管配件。...
