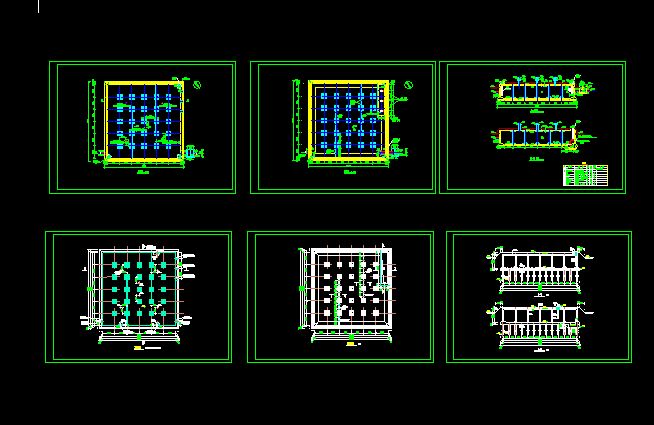

- 沉砂池成套制作圖
說明
1.本構筑物設計圖中尺寸單位:除標高以米計外,其余均以毫米計。
2.圖中高程為國家高程基準。
3.本次沉砂池設計規模：土建規模：4萬m/d;設備安裝2萬m3/d.
4.本處理構筑物土建建設，設備亦分期安裝；其中，一期先建設1組（2個）沉砂池，
安裝1套沉砂池除砂設備、1臺格柵除污機及1套砂水分離器；遠期再安裝1套沉砂池除砂
設備、1臺格柵除污機及1套砂水分離器；
5.本設計采用的旋流除砂裝置包括：旋流除砂（氣提式）系統、鼓風機、空氣隔離罐以及砂水
分離器等設備；以上設備均為成套供貨。設備之間的連接管及配件均由沉砂池設備供貨商提供；
設計圖中空氣管道、排砂管系統均為示意，待設備供貨商確定后，由設備供貨商提供系統圖...
