聯(lián)軸器底座cad圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-

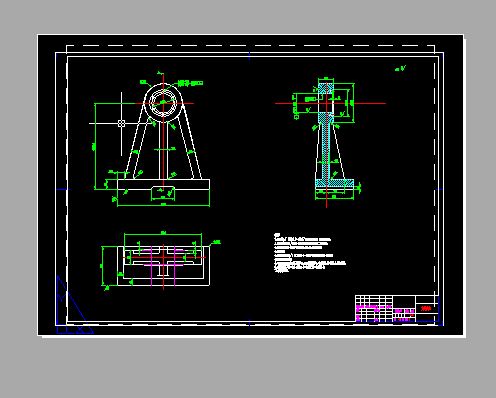

- 聯(lián)軸器底座cad圖紙
術要求：
1、鑄件按 JB/T 5000.6-2007《重型機械通用技術條件鑄鋼件》中規(guī)定驗收；
2、鑄件尺寸公差滿足 GB/T6414《鑄件尺寸公差與機械加工余量》中 CT11級要求；
3、未指明鑄造圓角 R6 R10，鑄件不得有氣孔、夾渣、縮松、砂眼等鑄造缺陷存
～
在，鑄后退火處理；
4、鑄件超聲波探傷按 JB/T 5000.14-2007《重型機械通用技術條件鑄鋼無損探
傷》中規(guī)定的Ⅲ級質量等級驗收；
5、材料經熱處理后性能 :σb≥ 570MPaσs≥ 310MPaψ≥ 21%%%δ≥ 15%%% AKV≥ 15J
，，，，；
6、內孔 250H7精加工時兩件一組并做標記，保證中心高 1120 0.1尺寸一致；
7、未注倒角 2× 45 ...
