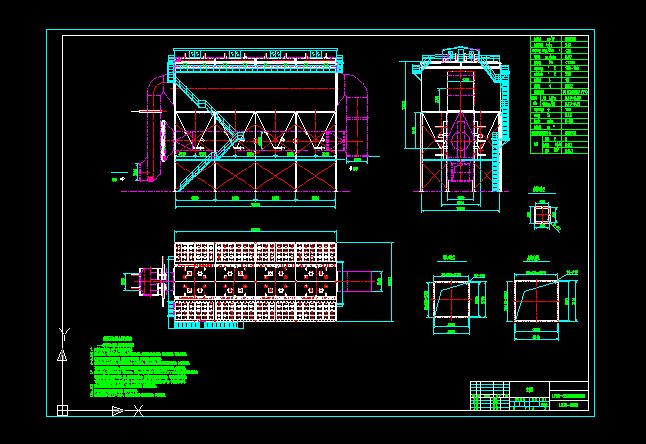

260th 鍋爐用布袋除塵器LFDM一8800外形圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 260th 鍋爐用布袋除塵器LFDM-8800外形圖
分室低壓脈沖除塵器突出特點
--充分利用除塵器空間、采用多項獨特結構設計
1、各倉室進風總管的設計。既是一個慢速風管又是沉降室。
2、雙排灰斗的分界、設計在除塵器進口中心線上。煙氣進入除塵器后，大顆粒粉塵直接掉入灰斗中，不造成管道積塵，而且灰斗容積大。
3、各倉室進風口沒有設計風量調節閥門，設有往復式離線檢修閥門，減少了閥門阻力系數和故障點。
4、采用除塵器本體內置型旁路系統。旁路閥分別采用電動、氣動兩種方式，用溫度自動控制。閥門結構采用單閥板往復式，煙塵泄漏率為零，
不會因旁路閥的泄漏導致超標排放。旁路系統可有效的解決由于鍋爐負荷變化而引起的尾部煙氣超溫對濾袋的破壞，從而保護濾袋。
5、采用小口徑濾袋，濾袋設計直徑為φ130mm，同時每四個濾袋中心布置為190X250mm的面積使濾袋外開放空間的面積大，
較大的開放空間使上升氣流的速度降低，減少上升氣流攜帶的粉塵量，因而可使濾袋上所積存的粉塵較少，這就降低了總的阻力損失，
而較低的阻力損失使濾袋能處理更大量的含塵氣體。小口徑濾袋可減少清除濾袋上的粉塵所需的壓縮空氣量，節約大量的壓縮空氣。
6、濾袋底部采用了避免晃動和相互碰撞的措施。不會造成濾袋相互磨擦，延長濾袋使用壽命。
7、煙氣進入除塵器后沒有灰塵積聚區和死角，不會造成管道阻塞。
8、除塵器啟始阻力低（400Pa左右），由此可延長清灰周期，提高濾袋使用壽命，降低運行費用。...
