給水泵房大樣圖CAD
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

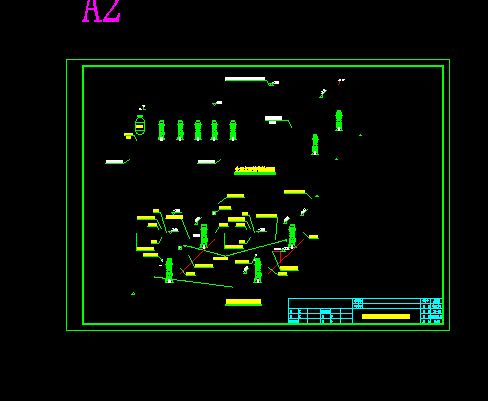

- 給水泵房CAD大樣圖紙（含平面圖、剖面圖、軸測圖）
說明:
1.水泵基礎供參考,樓板預留插筋,待水泵到貨后現場搗注；泵基礎與樓板間須加橡膠隔振塊。
水泵進水管、出水管設置可曲撓橡膠接頭和彈性吊、支架，減少噪音及振動傳遞。
水泵出水管止回閥采用靜音式止回閥，減少噪音和防止水錘。
2.水池、水箱設溢流水位報警,水泵均設置故障報警及運行狀態顯示。
在消控中心(或值班室)設置顯示消防水池水位的裝置，同時應有最高最低液位報警
3.消火栓泵出口設壓力開關,自動噴水消防給水泵組由報警閥壓力開關自動啟動，
消防控制中心遙控啟停，泵房內手動啟、停
4.生活水箱溢流及放空管排水采用間接排放,排水管沿地面鋪設的距離為:管底離地面150mm。
消防水池溢流管排水采用間接排放,溢流排水管出水口離地面距離150mm。
5.溢流管口、通氣管口設防蟲網罩，水池(水箱)進人孔應設密閉門；
6.吸水喇叭口大樣詳國標圖集02S403,P70。吸水喇叭口管支架詳國標圖集 02S403,P112；
7.泵房內水泵出水管須采用彈性吊架,參見國標圖集 03S402；
8.不銹鋼水箱采用316不銹鋼，各鋼板厚度應滿足水箱壓力要求。
9.水箱基礎寬200mm，高度為500mm。水箱為組合式不銹鋼給水箱，結合相關規范
和所選產品安裝方法施工。
10.生活不銹鋼水箱內外應設爬梯，施工參照國標12S101
11.生活不銹鋼水箱應做防結露保溫措施.
12.管道穿越鋼筋混凝土池壁處預埋柔性防水套管,做法詳國標圖集 02S404；...
