20T鍋爐除塵器圖紙
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-

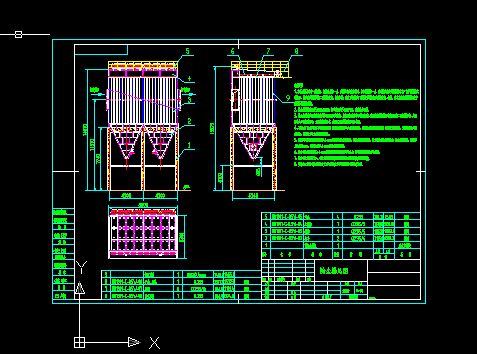

- 20T鍋爐除塵器圖紙
技術要求
1、本除塵器為華豐一期項目，目前先制作一臺，后期根據業主方需求，如圖再制作一臺。安裝協商確定的制作要求在廠內下料制作成
半成品，然后發至現場進行二次制作安裝。內部組件、噴吹系統等在廠內拼接下料完成后現場安裝，箱體、灰斗及鋼架樓梯等部分為
現場下料拼接安裝。
2、除塵器箱體墻板為5mm壓型板；煙道墻板為5mm平板，外部加加強筋。
3、除塵器箱體涉及到殼體密封位置必須雙邊滿焊，未標注焊高約等于薄板厚度。鋼結構支撐焊接要求參照國家二級焊接標準，其他
部件為三級焊接標準；未說明焊接要求，參照《鋼結構焊接標準》執行。
4、花板在廠內分塊整體下料激光切割，濾芯安裝孔割口必須打磨倒角，保證孔徑及切面垂直度，濾芯安裝壓緊時，注意選用合適的
扭矩力，避免扭力過大造成濾芯破損。
5、頂部四周邊緣位置均使用0.4mm彩鋼板制作反向折邊，作為屋檐遮雨使用，防止雨水進入保溫層內；除塵器做保溫，保溫厚
度為80mm；外表采用0.4mm厚彩色壓型鋼板。
6、脈沖閥防雨棚使用0.4mm厚彩鋼瓦現場制作罩與氣包上，防雨罩與保溫層鉚釘連接。
7、脈沖噴吹管箱壁開口、噴吹系統安裝等應特別保證尺寸位置精度及孔徑精度。
8、安裝施工過程中若出現設計尺寸與實際尺寸不符需及時與設計者溝通...
