齒輪泵泵體圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-

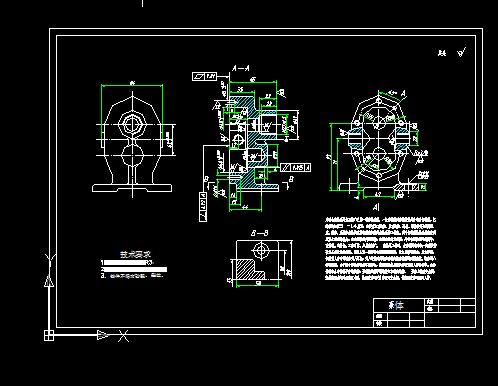

- 齒輪泵泵體圖
外嚙合齒輪泵是應用較廣泛的一種齒輪油泵，一般齒輪泵通常指的就是外嚙合齒輪泵。它的結構如圖5-14所示，主要有主動齒輪、從動齒輪、泵體、泵蓋和安全閥等組成。泵體、泵蓋和齒輪構成的密封空間就是齒輪泵的工作室。兩個齒輪的輪軸分別裝在兩泵蓋上的軸承孔內，主動齒輪軸伸出泵體，由電動機帶動旋轉。外嚙合齒輪泵結構簡單、重量輕、造價低、工作可靠、應用范圍廣。齒輪泵工作時，主動輪隨電動機一起旋轉并帶動從動輪跟著旋轉。當吸入室一側的嚙合齒逐漸分開時，吸入室容積增大，壓力降低，便將吸人管中的液體吸入泵內；吸入液體分兩路在齒槽內被齒輪推送到排出室。液體進入排出室后，由于兩個齒輪的輪齒不斷嚙合，便液體受擠壓而從排出室進入排出管中。主動齒輪和從動齒輪不停地旋轉，泵就能連續不斷地吸入和排出液體。泵體上裝有安全閥，當排出壓力超過規定壓力時，輸送液體可以自動頂開安全閥，使高壓液體返回吸入管。...
