某水廠加藥消毒間設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 某水廠加藥消毒間設計圖

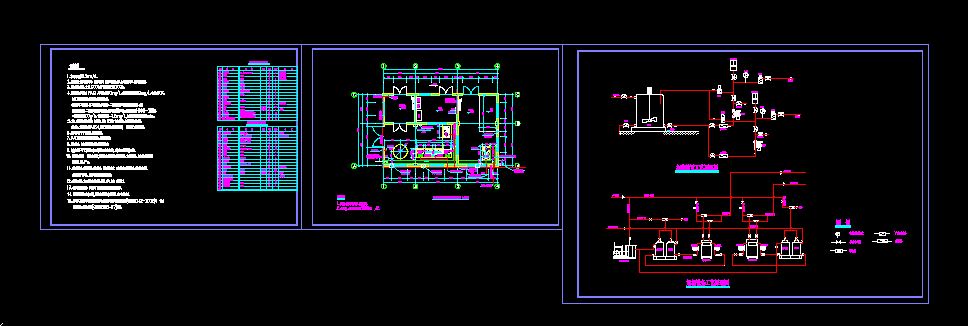

本套AUTOCAD圖紙為某水廠加藥消毒間設計圖紙。本工程設計規模0.3萬m/d。絮凝劑采用堿式氯化鋁（PAC），平均投加量為10mg/L，原水高濁度時投加量20mg/L，投加濃度10%，待水廠建成后根據原水水質變化再確定最佳投加量。消毒劑采用二氧化氯液，由二氧化氯發生器系統投加。二氧化氯制備采用鹽酸和氯和氯氯酸鈉為原料，二氧化氯的原材料貯存量不大于最大用量10天用量,加二氧化氯產量為200g/h；濾后投加量為1-1.5mg/L,與水的接觸時間不低于30min。6、給水管采用PPR給水管,采用熱熔連接。氯設備型號為H908-200型，酸鈉為原料，鹽酸14、排水管選用排水硬聚氯乙烯管,管道之間采用承插膠粘劑粘接。承口迎水流方向。...
