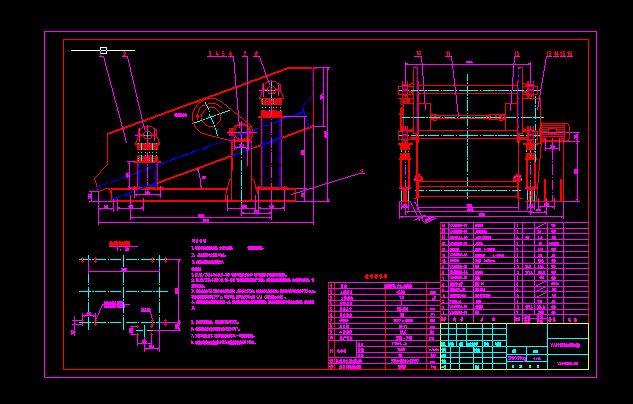

YAH1836型圓振動篩圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- YAH1836型圓振動篩圖
選用說明
1、電動機分左裝和右裝，本圖為左裝，訂貨時要說明。
2、基礎螺栓M20用戶自備。
3、篩板訂貨時注明篩孔尺寸。
技術要求
1、按JB/ZQ4000.9-86“裝配通用技術要求”和產品說明書進行篩子總裝配。
2、按JB/ZQ40000.10-88“涂漆通用技術要求”涂漆，面漆為紅丹環氧防銹漆，振動器外觀紅色，篩
箱為乳白色。
3、總裝后進行不小于8小時的連續運轉，應滿足以下要求，振幅應符合圖紙規定，停車過共振單振幅小于25mm，
軸承最高溫度不超過75°c，運轉平穩，噪聲低于90dB（A）（距設備1m處測）。
4、篩機發貨前各部螺栓應緊固一遍，同時要采取措施對篩箱進行固定，以避免運輸過程中篩子出現搖晃，碰磕等現
象。
5、8個彈簧應選配，剛度偏差不大于5%%%。
6、振動器主偏心塊與副偏心塊夾角為90%%d。
7、正常工作條件下，軸承每月加兩次ZL-3鋰基潤滑脂。
8、振動器與側板聯接螺栓M24的擰緊扭矩為880Nm。...
