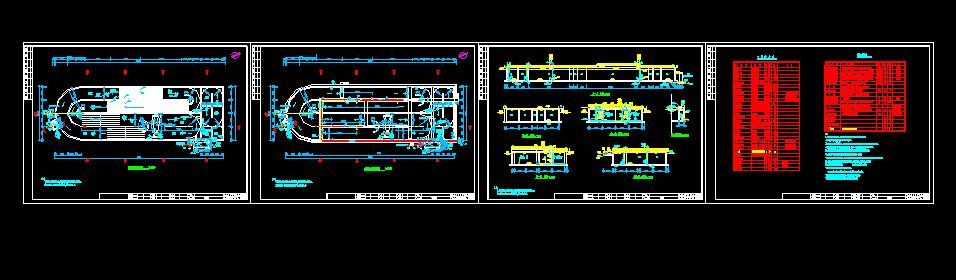

1.5萬噸每天污水處理設備氧化溝詳細設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 1.5萬噸每天污水處理設備氧化溝詳細設計圖
說明：
1、尺寸單位以毫米計，標高以米計。管道標高均指管中心線標高。%%P0.000=213.900。
2、西彭污水廠二期工程氧化溝設計規模1.65萬m3/d。
3、曝氣管安裝高度距離池底0.15m，曝氣管連接管與曝氣管應配套供貨，廠家應提供詳細的固定安裝圖，保證曝氣管安裝水平和牢固。
4、所有懸空管道（橫管和豎管）均需設置托架或水平支架固定，一般每2~3米左右固定，施工方法詳見03S402。
5、潛水攪拌器安裝尺寸及基礎固定應根據實際訂貨調整安裝尺寸。潛水攪拌器安裝位置可根據設備性能作適當調整。
6、本池儀表及配套支架安裝按照產品說明用膨脹螺栓或管卡等固定于池邊或欄桿上，詳自控圖。
7、本圖為工藝圖，應配合其他工種圖紙施工。土建施工前應仔細核對工藝、電氣、自控、建筑各專業的設備、管道、支架、預留、預埋位置，不得遺漏。
8、管材表示：焊接鋼管標注D外徑X壁厚（例如D630X6），塑料管標注de公稱外徑（例如de160）
9、法蘭盤的規格均要與所連接的設備配套。 浸沒于水中的膨脹螺栓均采用不銹鋼材質。
10、圖中設備尺寸為專用廠家設備尺寸，由于各廠家設備尺寸不同，
設備訂貨前，供貨廠家應與設計方對設計尺寸及技術性能要求進行核對，認定以后方能安裝施工。
11、鋼管及鋼件防腐處理做法詳見施工圖設計總說明，圖中所有管材均統計至池壁外1m。
12、圖中所以設備廠家配套提供電控箱，潛水設備廠家配套電控箱及潛水專用電纜。 ...
