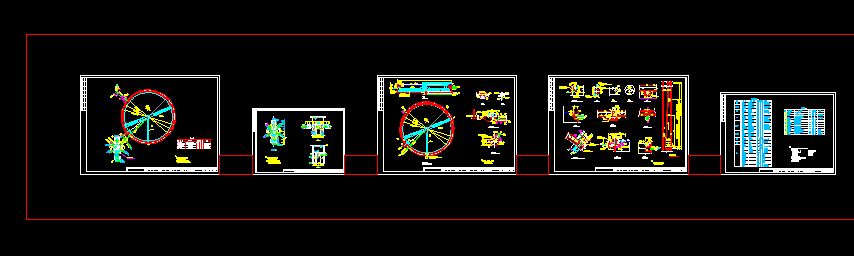

1.5萬噸二沉池、配水排泥井及污泥泵房結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 1.5萬噸二沉池、配水排泥井及污泥泵房結構圖
說明:
1、圖中標高以米為單位,尺寸以毫米為單位，%%P0.00相當于黃海高程218.40m.
2. 周邊進.出水二沉池設計參數:
單池設計水量: 0.191m/s 表面負荷: 0.757m/m.h
設計二沉池直徑X總數量: %%C34mX1個 設計回流比: 50-100%%%
進水污泥濃度: 4.0g/l 設計池邊水深: 4.0m
回流污泥濃度: 8.0g/l 二沉池池深: 5.0m
3. 圖中斜防水套管可由直管裁切而成。
4. 二沉池放空時先利用套筒閥排出一部分水，不能自排部分利用放空管
及放空接收井內潛水泵抽排進中心配水井。
5. 設備及管材表為一座二沉池數量。...
