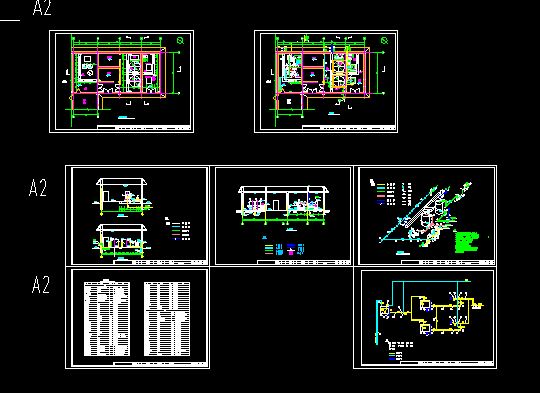

1.5萬噸每天污水設備加氯加藥間結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 1.5萬噸每天污水設備加氯加藥間結構圖
說明：
1. 圖中單位尺寸以毫米計，標高以米計；所注標高為絕對高程，采用黃海高程系。
2. 加藥采用三氯化鐵作為混凝劑，最高日設計水量為 30000m3/d , 最大投加量30mg/L。
二氧化氯發生器有效氯產量為 20Kg/h ，鹽酸原料罐的容積為5m3。 ,氯酸鈉原料罐容積為10m3
3. 溶解池濃度為10%%%，溶液池濃度為10%%%,加氯系統為自動控制。
4. 加藥系統為成套設備，設備安裝在廠家技術人員指導下進行。
設備內部管道及管道連接件均由設備供貨商提供。
5. 圖中管道視現場情況架設管道支架，并用膨脹螺栓固定。
6. 圖中所有管道均為PVC管，廠家應根據現場情況配備相應的彎頭、三通等管配件,
管配件不再列入工程量表。圖中所注標高為管中心標高，排水管為管內底標高。
7. 圖中工程量統計至室外2米。...
