污水處理設備二沉池、配水排泥井及污泥泵房結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

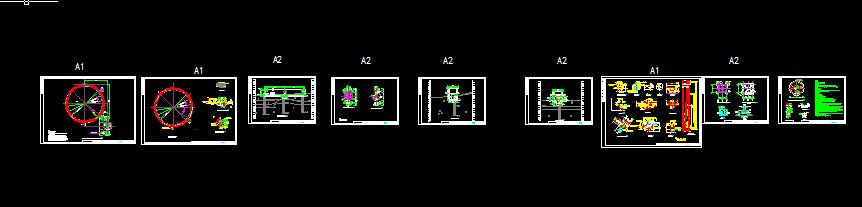

- 污水處理設備二沉池、配水排泥井及污泥泵房結構圖
說明：
一、本工程抗浮設計水位216.50，在底板下設置抗浮錨桿，共33根。
二、材料
?（1）灌漿材料要求
?水泥：使用普通42.5#硅酸鹽水泥，不得使用高鋁水泥；
?砂：應采用中砂，其含泥量按重量計，不得大于3％，且砂中所含云母、有機質、硫化物及硫酸鹽等有害物質的量，按重量計，不得大于1％；
?水：施工用水，不應含有影響水泥正常凝結硬化的有害物質，不得使用污水，且不得使用PH值小于4.0的酸性水和硫酸含量鹽按SO4計算超過水重?１％的水；
?（2）材料強度
鋼材：HRB400
?灌注水泥砂漿強度：M30微膨脹砂漿
?（3）構造要求
錨桿為2?25HRB400螺紋鋼，自由段的長度按尾部彎折端到巖層理論滑動層面計算，設計有效錨固長度4.0m，錨桿尾部彎折端長度0.8m，統一分別向兩側做成喇叭口
彎曲與底板鋼筋連接在一起，采用焊接措施并確保連接牢固。錨孔直徑150mm，超鉆50cm。...
