一體式凈化設備一污水處理
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

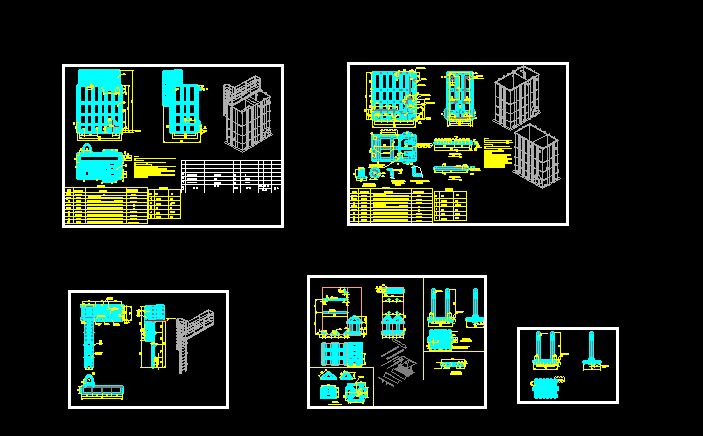

- 一體式凈化設備-污水處理
說明：
1 此套設備為一體化凈水器池體。設備材
質為碳鋼，圖中未標明板厚均為 8mm, 做噴
漆防腐處理
.
2 系統進出水及排污管道接口為法蘭。
未標明管口長度均為 150mm ，法蘭對接標
準 GB/T 9119-2000 PN1.0MPa ，
技術要求：
1 本設備按 JB/T4735-1997 《鋼制焊接常
壓容器》進行制造、試驗和驗收
.
2 焊接材料、對接焊接接頭形式及尺寸可
見 GB985-80 的規定，焊接系數取 0.7
3 加固件與壁板間斷焊，每測間斷焊接接
頭總長不少于加固件長度的0.5
.
4 容器焊縫應進行盛水試驗。 ...
