翻車機卸車系統圖
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

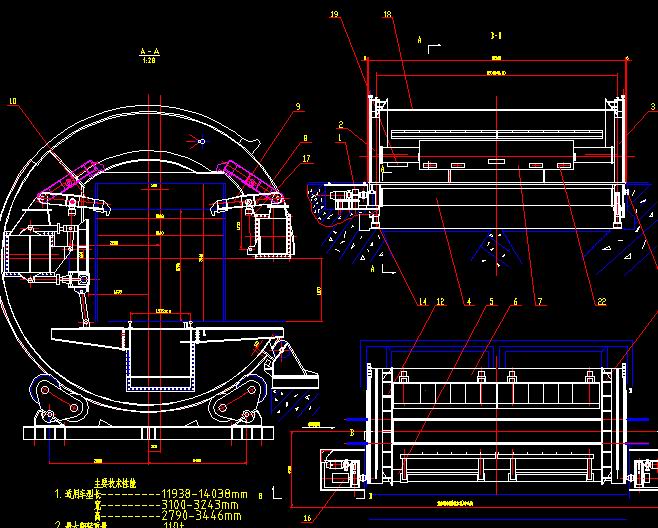

- 此圖紙是C型翻車機CAD總圖及卸車系統圖，圖紙可采用CAD2009版及以上版本打開。翻車機主要由端盤、托車梁、靠車梁、壓車機構、靠車機構、托輥裝置、驅動裝置及液壓系統等組成。采用“C”型端盤此圖紙是C型翻車機CAD總圖及卸車系統圖，圖紙可采用CAD2009版及以上版本打開。翻車機主要由端盤、托車梁、靠車梁、壓車機構、靠車機構、托輥裝置、驅動裝置及液壓系統等組成。采用“C”型端盤，為箱形截面結構，利用其抗彎、抗扭的優點彌補C型結構的不足。使用箱型梁聯接，固定平臺，液壓壓車，液壓靠車，消除了對車輛的沖擊，有效釋放車輛彈簧能量，回轉更加平穩。結構簡單、輕巧，驅動功率小。液壓站可采用機上式和地面式兩種。翻車效率高、操作簡單，整個過程可實現全自動化。適用翻卸車輛的范圍廣，并設計出適應C80的“C”型翻車機。適合配備重車調車機系統。，為箱形截面結構，利用其抗彎、抗扭的優點彌補C型結構的不足。使用箱型梁聯接，固定平臺，液壓壓車，液壓靠車，消除了對車輛的沖擊，有效釋放車輛彈簧能量，回轉更加平穩。結構簡單、輕巧，驅動功率小。液壓站可采用機上式和地面式兩種。翻車效率高、操作簡單，整個過程可實現全自動化。適用翻卸車輛的范圍廣，并設計出適應C80的“C”型翻車機。適合配備重車調車機系統。...
