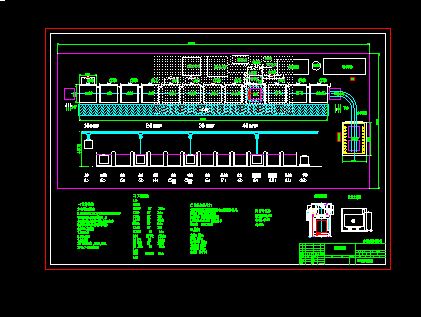

電泳線平面布局圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 電泳線平面布局圖
一:設計依據:
1.工件名稱:地漏（鑄鐵件）
2.工件筐最大尺寸:LXWXH=1000X1000X1000(mm)
2 3.涂裝方式:電泳；電泳最大面積13M/筐
4.設計鏈速:10m/min(8~20m/min連續可調)
5.輸送方式:前處理系統:葫蘆吊;烘干爐:地軌車
6.單點吊重:<500KG
7.產量10噸/天
8.加熱源：電加熱
9.室溫：15度
2 10.廠房面積400M，長30M，高6M。
11.冷水：7-10度（用戶提供） ...
