卷取機卷筒結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

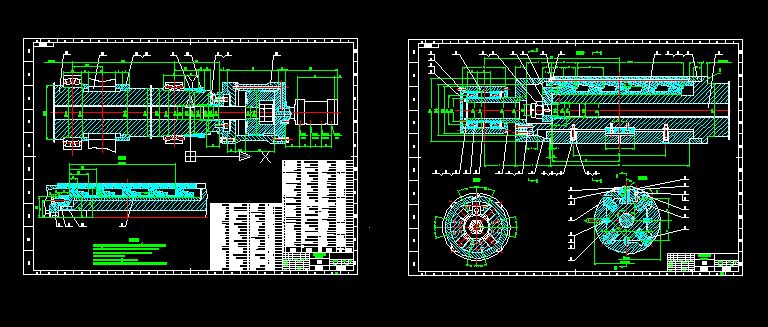

- 卷取機卷筒結構圖
技術要求
1.卷筒外徑 ? 510在裝配后進行精加工,其表面粗糙度為,卷筒表面各緊釘螺釘應低于表面1～2mm。
2.軸向斜楔,徑向斜楔和主軸的潤滑面及扇形塊的各滑動面應進行研配,其接觸率不少于70%%%;
3.碟簧裝配時每組16片,各組予緊程度應一致,螺柱(序號3)高出扁螺母3.5～4mm。
4.裝配時3個導向鍵(序號38)處應涂潤滑脂。
5.圖中漲縮缸的活塞位置為卷筒漲徑至 510(整園)時的位置。
6.當卷筒處于整園( ? 510)時方可對鉗口推板(序號53)的滑動面主注入潤滑脂,其油杯在固定扇形塊上。...
