制磚機生產線工藝圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

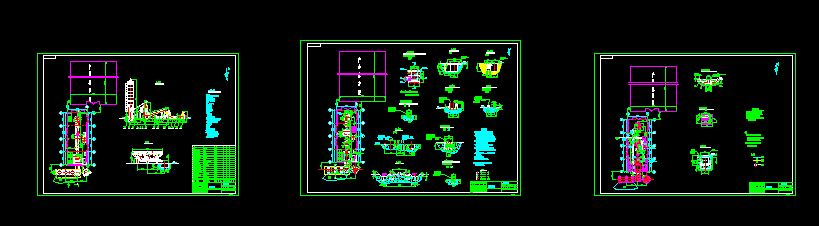

- 制磚機生產線工藝圖紙
1.成型主機：
機型：超型美洲豹2001牌（QFT9-18型）
成型周期： 15-20秒
成型塊數： 9塊(標準砌塊)/每板
托板： 1250X800X45
2.攪拌機:
型號: JX(N)1000型
額定進料量: 1600升
額定出料量: 1000升
循環周期:不低于4分鐘
3.骨料倉容積: 3X8立方米
4.水泥倉容積: 80噸
5.皮帶輸送機:
帶寬: 650毫米
帶速: 1.0米/秒
6.螺旋輸送機輸送量: 40噸/小時
7.叉升疊板機運行速度:0.747m/s;運行距離:1200mm;
最大起升高度:1150mm;最低起升高度200mm.
8.各計量系統均采用稱重傳感器計量,其計量精度為:
骨料 :%%P2%
水泥 :%%P1%
水 :%%P1%%%
9.液壓站系統工作壓力: 8-10MPa
10.氣動系統工作壓力: 0.65MPa
11.水箱出口應設手閥(通徑φ50)及過濾網,過濾網
精度應為80目以上,水箱容積8立方以上.水箱內
上部應設置浮球閥,以便控制水箱內水位高度.
12.全線設備總功率約180kw....
