通用噴漆柜成套結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

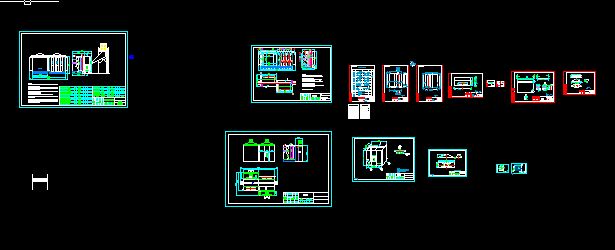

- 通用噴漆柜結構圖
技術要求
1.該設備設計為三水簾對噴式水簾噴漆柜,手動操作型,適
應工件(在調整工件進口的情況下)寬＜700mm,高＜2500mm,
四人操作,線速度設在＜3m/min;
2.材料:除水盤用δ 2.5mm鋼板外,其余均用冷軋板δ 1.2mm制
作;水盤底架采用非標6.3#槽鋼焊制;
3.噴漆柜規格L3500*W2600*H3400(mm),整體外形由二臺組成,
包括工件進道、水盤、汽水分離室,
整體規格L8160*W3800*H3400(mm);
4.配套風機(2臺):4-72CNo7.1 1200r/min Q=16976m3/h
H=1076pa P＝5.5kw;
5.配套水泵(2臺):立式管道泵100SG40-18-4 Q=40m3/h
H=18m P=4kw 2800r/min 圖...
