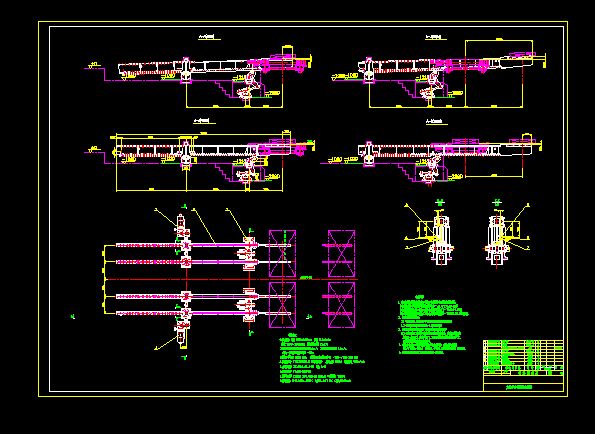

步進爐出鋼機詳細圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 步進爐出鋼機詳細圖紙
技術要求
1.本設備執行的制造及安裝工程施工和驗收的通用技術條件應符合
《冶金設備制造通用技術條件》裝配部分－YB/T036.18-92和
《冶金機械設備安裝工程施工及驗收規范通用規定》－YBJ201-83及
《冶金機械設備安裝工程施工及驗收規范軋鋼設備》－YBJ9249-93的規定.
2.本設備的安裝基準為:
2.1在平面位置上以加熱爐中心線和出爐輥道中心線為基準
2.2設備安裝標高以輥子輥面+0.800為基準
3.本設備安裝前要求在制造廠進行預裝配及空負荷試車
3.1設備總裝后,要求將4根裝料桿后退到等待位制，這時桿頭的墊塊
應在同一水平面上,誤差不大于0.25mm根據實測制造的誤差尺寸,
配制墊板的厚度以保證上述要求.
4.本設備中各加工零件的技術要求無特殊規定時，未注形位公差按
GB/T1184-1996（直線度、平面度、同軸度和對稱度）B級執行。
5.本設備外表涂裝技術及顏色要求按統一規定執行。...
