污水處理站500方每天污水處理成套圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

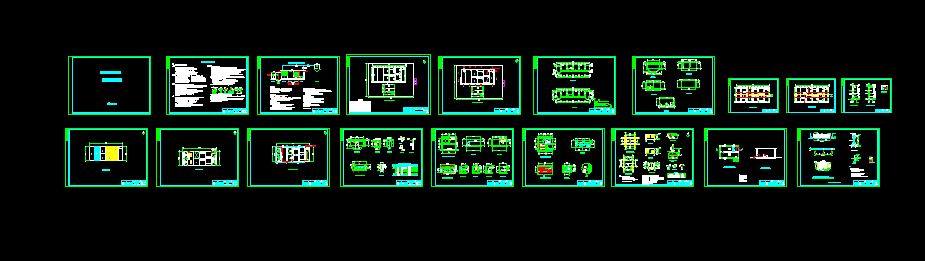

- 污水處理站500方每天污水處理成套圖
本工程工藝設計及安裝工程說明：
1.本工程±0.00取擬建場地現有地面一個固定點的標高(相對標高)見結構施工圖；標高以米計，標注以毫米計。
2.該工程設計水量Q= 50 0m 3/d,最大時設計流量為 20.8 m3
/h。
設計進水水質為：COD≤460mg/L；BOD≤180mg/L;SS≤120mg/L；氨氮≤37mg/L；PH：6～9。結合當?shù)丨h(huán)保部門要求，設計出水水
質為：COD≤60mg/L；BOD≤20mg/L;SS≤20mg/L;氨氮≤8mg/L；pH：6～9。
3.本工程主要工藝流程采用:生活廢水-〉格柵-〉調節池-〉厭氧池-〉缺氧池-〉好氧池-〉二沉池-〉達標排放
4.污水站進水口為管網排水渠；
5.污泥池污泥由吸糞車每三個月適量清淘一次，用作農田施肥。
6.管道支架水池頂部管道直接以池壁作為支撐,池底管道支架的做法按照《給水排水標準圖集》S161和《05系列工程建設標準設計圖集》05YS9，
管道支架除銹等級Sa2，管道支架所用角鋼數量計入材料表內，根據現場安裝情況確定。
7.管道保溫該工程管道保溫具體做法按照《設備及管道保溫技術通則》（GB/T4272－92)標準執行。詳見給水排水標準圖集 87S159。
8.管道防腐嚴格按照有關施工規程要求將管道與鋼制設備表面除銹合格后涂漆，焊接鋼管涂刷防銹漆兩道，面漆一道。地埋鋼采用四油三布防腐。...
