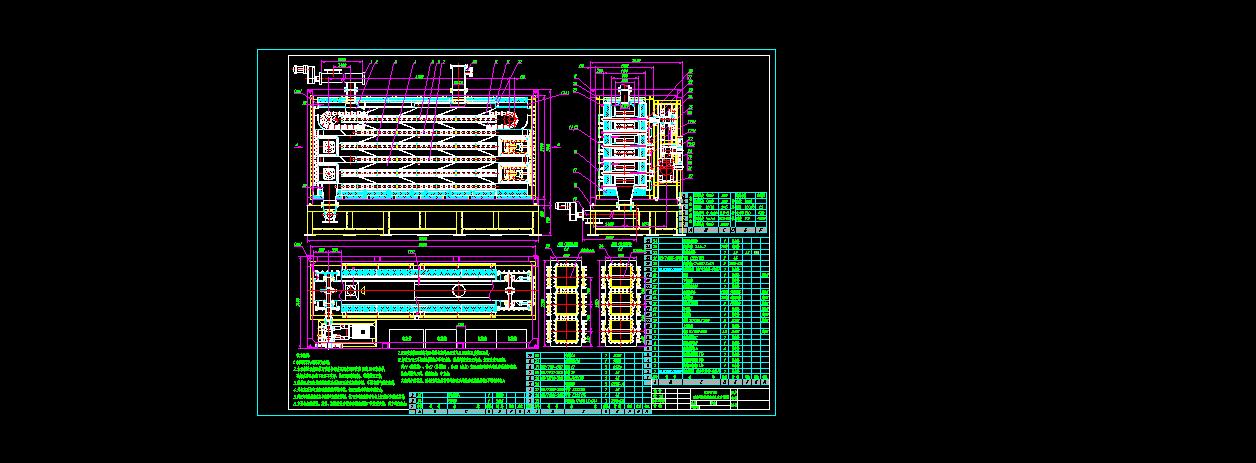

油污泥刮板機方案圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 2000 積分
-
- 油污泥處理刮板輸送機是借助于在封閉的殼體內運動著的刮板鏈條而使油污泥按預定方向輸送的油污泥處理設備。油污泥處理刮板輸送機包括刮板鏈條、加熱系統、驅動系統、頭輪系統、殼體、保溫系統、尾輪系統、集裝箱、底座、儀電控制系統等，殼體外設置有進料口、出料口以及通風口；中間6層殼體之間設置有加熱裝置，且整個中間殼體及加熱裝置被保溫層包裹。它具有體積小、密封性強、剛性好、工藝布置靈活、安裝維修方便等優點。因此顯著改善了工人的勞動條件，防止了環境污染。
工作時，驅動裝置通過齒輪和鏈條傳動，同時驅動3臺頭部中的頭輪系統，頭輪帶動刮板鏈條在中間殼體內運行，依賴于物料所具有的內摩擦力和側壓力，在輸送油污泥物料過程中，刮板鏈條運動方向的壓力以及在不斷給料時后部物料對前部物料的推移力，這些作用力的合成足以克服物料在機槽中被輸送時與殼體之間產生的外摩擦阻力和物料自身的重量。使物料輸送時都能形成連續的料流向前移動。自此物料由上至下緩慢的逐層經過每層殼體，通過高溫的烘烤及刮板的翻耙，如此由后向前往復循環，最后到達出料口，在此過程中油、水、重金屬、病原菌等有害物質被分離。
...
