36×70米回轉窯詳圖
- 文件介紹：
- 該文件為 rar 格式，下載需要 10 積分
-

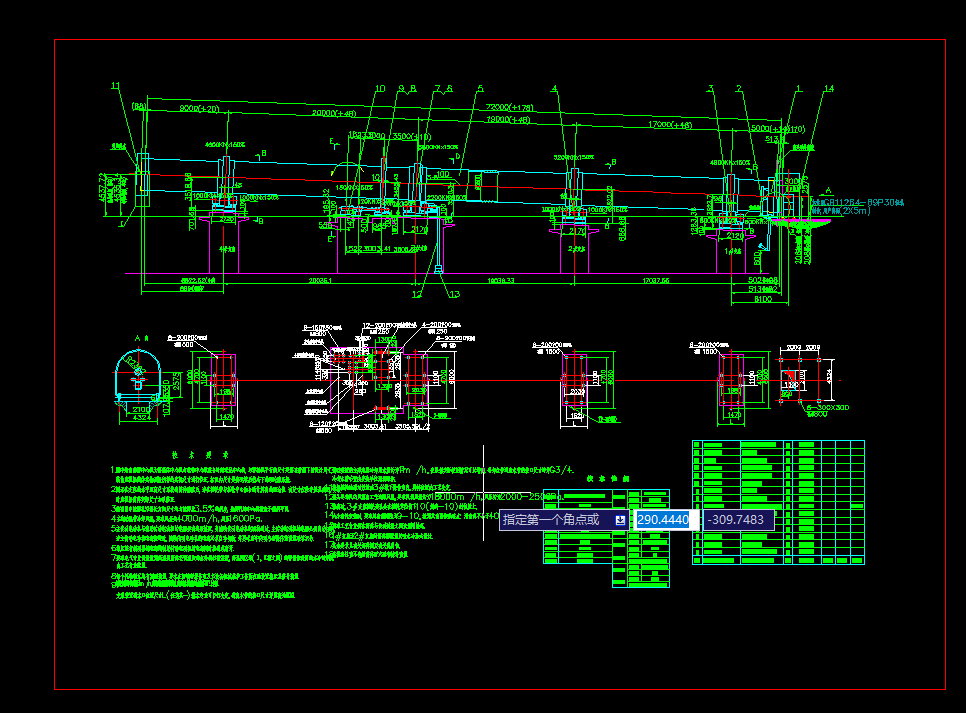

- 36×70米回轉窯詳圖
1.圖中給出的窯中心線為窯筒體中心線與輪帶中心線重合時的理論中心線,與窯軸線平行的尺寸是窯在常溫下的設計尺寸,安裝前應根據筒體實物測量所得的實際尺寸進行修正.括弧內尺寸是窯運轉后熱態下的理論膨脹量.
2.圖示各支座的水平距離尺寸系按窯筒體膨脹后,當各檔輪帶與托輪中心重合而計算出的理論值.該尺寸僅供布置基礎用,安裝時應根據筒體實際尺寸加以修正.
3.俯視圖中地腳孔沿窯長方向尺寸均與地面呈3.5%的斜度,地腳孔的中心線垂直于傾斜平面.
4.主電動機帶冷卻風機,要求風量約4000m/h,風壓1600Pa.
5.主傳動電動機與輔助傳動電動機的電源須有連鎖裝置,當輔助傳動電動機電源接通時,主傳動電動機的電源必須自動切斷,當主傳動電動機電源接通時,輔助傳動電動機的電源必須自動切斷,并要求窯中傳動與窯操作室設置聯絡訊號.
6.液壓推桿制動器的電源隨輔助傳動電動機的電源同時接通或斷開.
7.要求電氣專業設置監測高溫段筒體表面溫度的紅外線掃描裝置,高溫段區域(Ⅰ,Ⅱ檔之間)的窯筒體表面的水冷卻系統由工藝專業配置.
8.每個托輪軸承均有測溫裝置,要求在回轉窯操作室及本設備機械維護工作所在地設置指示及信號裝置.
9.每檔支承裝置的冷卻用水量3m/h,但根據實際使用情況可以增減,以保證排出水的溫度比進水溫度高10攝氏度左右為宜.支承裝置進水口位置尺寸L(任選其一)排水專業可自行決定,進出水管的接口尺寸詳見有關視圖....
