48M倍速配

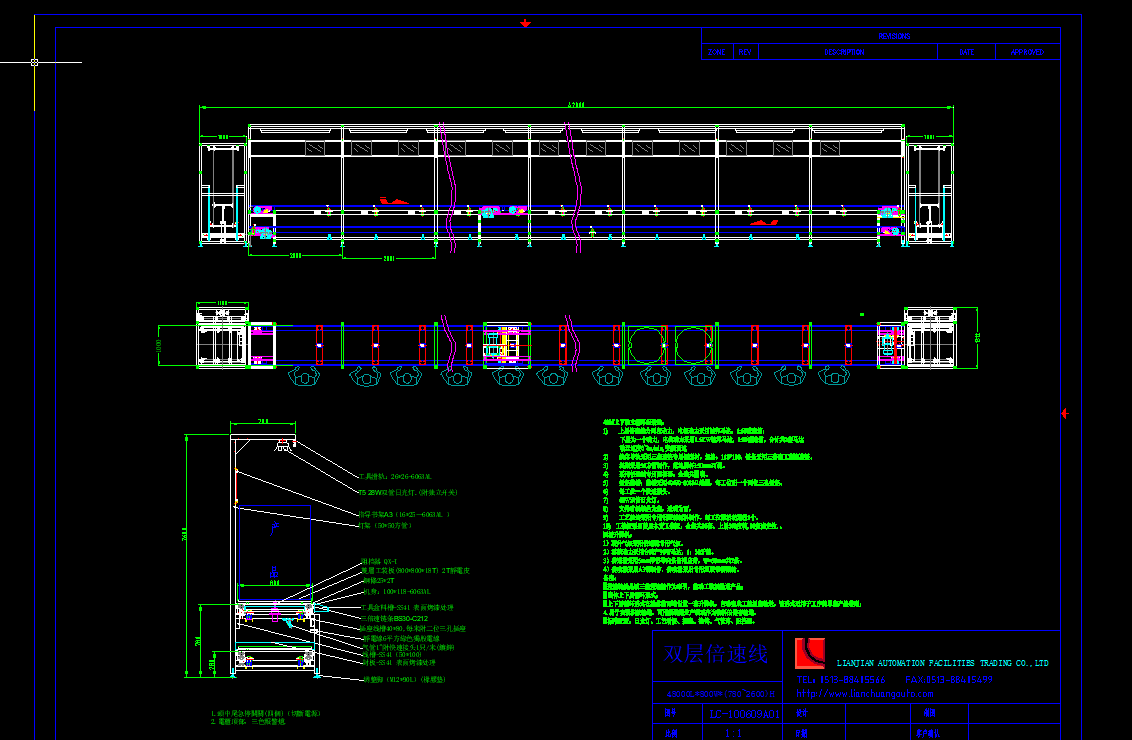

- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 48M上下獨立循環組裝線： 1) 上層倍速線分兩段動力，電機動力采用城邦馬達，1:60減速箱； 下層為一個動力，電機動力采用1.5KW城邦馬達，1:60減速箱，合計共3套馬達 輸送速度6~8m/min,變頻調速 2) 線體導軌采用三倍速鏈專用鋁型材，規格：118*100，鏈條采用三倍速工程塑膠鏈。 3) 機架采用50方管制作，落地腳杯±50mm可調。 4) 采用倍速鏈專用阻檔器，全線共30套。 5) 插座線槽：線槽采用40*80-6063AL線槽，每工位配一個兩位三孔插座。 6) 每工位一個快速接頭。 7) 40W雙管日光燈。 8) 文件看板綠色為底，透明為面。 9) 工藝掛鉤采用專用鋁型材材料制作，每工位配活動滑輪1個。 10) 工裝板采用雙層木質工裝板，全線共30套。上層360度轉,90度處定位.。 回板升降機： 1）頂升氣缸采用倍速鏈專用氣缸。 2）移載動力采用臺灣產90W馬達，1：30牙箱。 3）傳送帶采用5mm厚帶導向條防滑皮帶，W=50mm共2條。 4）傳動軸采用A3鋼制作，傳動輪采用專用塑膠帶槽滾輪。 備注： 1.差速鏈線是以三倍差速鏈作為牽引，拖動工裝板輸送產品； 2.線體上下層循環形式； 3.上下層循環形式在線體的兩端設置一套升降機，自動完成工裝板的輸送，該形式適用于工序簡單的產品裝配； 4. 易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送。 5.標準配置：日光燈、工藝看板、插座、掛鉤、氣管路、阻擋器...
熱門關鍵詞：
