排煙罩詳圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

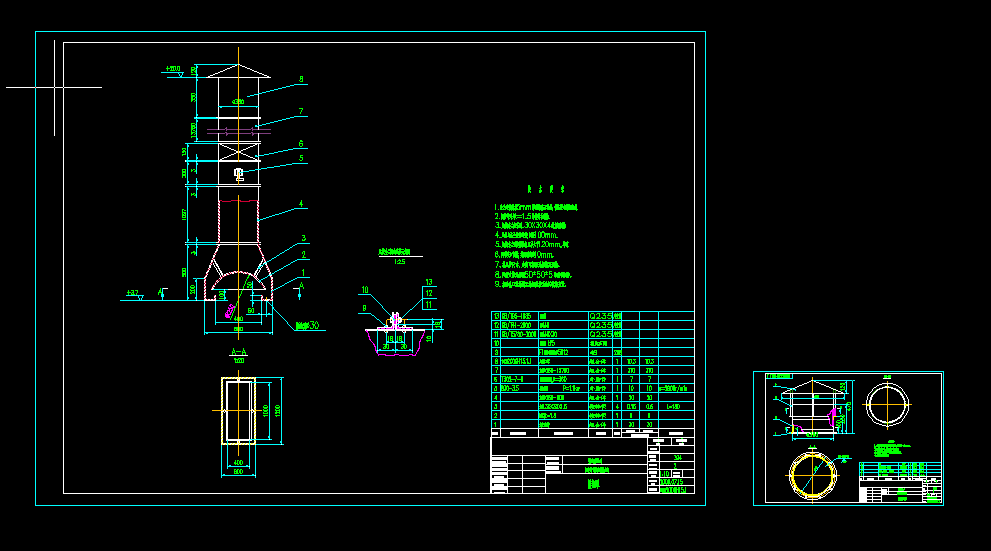

- 排煙罩詳圖
技 術 要 求
1.法蘭連接處襯5mm厚的橡膠石棉墊,管路要求保證密封.
2.風管均采用t=1.5的鍍鋅板制作.
3.風管法蘭盤采用L30X30X4的角鋼制作.
4.風管與法蘭拉鉚連接,間距100mm.
5.風管法蘭連接螺栓間距不大于120mm,均布.
6.風管咬口制作,其兩端翻邊10mm.
7.排風管尺寸、走向可根據現場情況調整。
8.風管支撐現場用50*50*5的角鋼制作。
9.接油孔口現場用無縫鋼管接至油污收集裝置...
