Y4一68一11.2D 右45°
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-

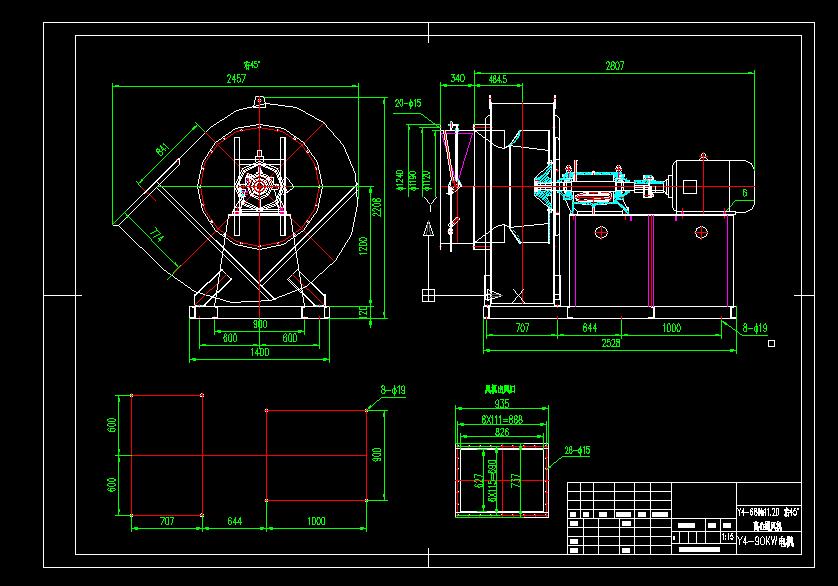

- 4-68型離心通風機 一、風機的用途： 4-68型離心通風機(以下簡稱風機)可作為一般通風換氣。其使用條件如下： 1、應用場所：作為一般工廠及大建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。 2、輸送氣體的種類：空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。 3、氣體內的雜質：氣體內不許有粘性物質。 4、氣體的溫度：不得超過80度。 二、風機的型式： 1、本風機制成單吸入，機號有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二個機號。 2、每種風機又可制成右旋轉或左旋轉兩種型式，從電動機一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示。按逆時針方向旋轉，稱為左旋轉風機，以“左”表示。 3、風機的出口位置，以機殼的出風口角度表示。共六種角度。 4、風機的傳動方式：有A、B、C、D四種 此圖紙的風機型號為Y4-68-11.2D右45度，配電機功率為Y280M-4 90KW，風機流量為50000～60000m3/h，壓力為3900-4300Pa。
...
