爐外精煉渣堿度及Al2O3含量對鎂鉻耐火材料侵蝕的影響
- 文件介紹：
- 該文件為 rar 格式，下載需要 0 積分
-

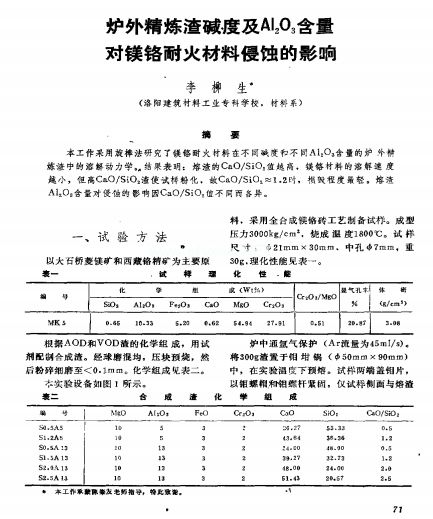

- 爐外精煉渣堿度及Al2O3含量對鎂鉻耐火材料侵蝕的影響爐外精煉渣堿度及A l 。 O 。 含量
對鎂鉻耐火材料侵蝕的影響
李 柳 生
( 洛陽建筑材料工業專科學校，材料系)
摘 要
奉工作采用旋棒法研究了鎂鉻耐火材料在不 同堿度和不 同A1 0。 含 量的妒 外精
煉渣 中的溶解動力學 結果表明：熔渣的C a O／ S i O 值越 高，鎂鉻材料的溶解速 度
越小，但 ~ca o／ s i o 渣使試祥粉化，故Ca O／ S i O。 1 ． 2 時，損毀程度最輕 熔譴
A1 O。 含 量升侵蝕 的影 響因Ca OI S i O 值不 同而吝 異。
料，采用壘合成鎂鉻磚工藝制備試樣。成型
一
、 試 驗 方 法 壓力3 o 0 0 k g ／ m 。燒成溫度1 8 o o ℃。試樣
t 尺 寸 ； 2 1 r amx 3 0 r am．中孔 7 r a t a ，重
以大石橋菱鎂礦和西藏鉻精礦為主要原 3 0 g ， 理化性能見表一。
襲一 ．試 棒 理 化 性 ．能
化 學 組 成 ( W t ) 顯 氣孔 牢 悼 密
螭 號 c r 2 O 3 ／ Mg O
S 02 AI = O~ Fe ~ O a Ca O Mg O Cr 2 0 3 ( g ／ c m~ )
MK 5 o- 6 5 l 0． 3 3 5 ． 2 0 0- 62 5I ． 94 2 7． 9 1 0． 5 1 2 0． 8 7 3． O 8
根據AOD和VOD渣的化學組 成 ，用試
劑配制合成渣。經球磨混均，壓塊預燒，然
后粉碎細磨至<O ． 1 r am。化學組成 見表二。
本實驗設備如圖 1所示。
襲= 臺 成 渣 化
爐中通氬氣保護 ( Ar 流量為4 5 mI ／ s ) 。
將3 0 0 g 渣置 于鉬 坩 鍋 ( 5 0 mr a×9 0 mm)
中，在實驗溫度下預熔 試樣兩端蓋鉬片，
以鋁螺帽稈鉬螺桿緊固，僅試樣刪面與熔渣
學 組 成
蘭 ...
熱門關鍵詞：
