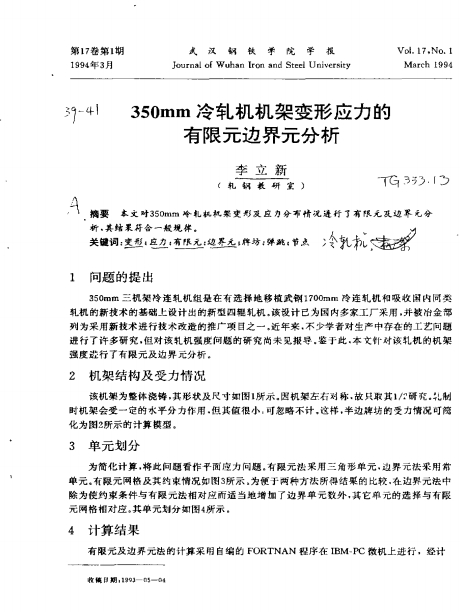

350mm冷軋機機架變形應力的有限元邊界元分析
- 文件介紹：
- 該文件為 rar 格式，下載需要 0 積分
-
- 350mm冷軋機機架變形應力的有限元邊界元分析3 5 0 mm 三 機 架 冷 連 軋 機 組 是 在 有 選 擇 地 移 植 武 鋼 1 7 0 0 mm 冷 連 軋機 和 吸 收 國 內 同 類
軋機 的新技術 的基礎上 設計出的新 型四輥 軋機 。 該設 計已為國內多家工 廠采用 ， 并被 冶金部
列 為 采 用 新 技 術 進 行 技 術 改 造 的 推 廣 項 目之 一 。 近 年 來 ， 不 少學 者 對 生 產 中存 在 的 工 藝 問題
進 行 了許 多研 究 ， 但 對 該 軋 機 強 度 問 題 的 研 究 尚未 見 報 導 。 鑒 于 此 ， 本 文針 對 謗 軋機 的 機 架
強 度 進 行 了有 限 元 及 邊 界 元 分 析
2 機 架 結 構 及 受 力 情 況
該 機 架 為 整 體 澆 鑄 ， 其 形 狀 及 尺 寸 如 圖 l 所 示 。 匿機 架 左 右 列 稱 ， 故 只 取 其 1 ， 2 研 究 。 乳 制
時機架會受 一定 的水平分 力作用 ． 但 其值很小 ， 可忽略 不計 ， 這樣 ， 半邊牌 坊的受力情況可簡
化 為 圖 2 所 示 的 計 算 模 型 。
3 單 元劃 分
為 簡 化 計 算 ， 將 此 問 題 看作 平 面 應 力 問 題 。 有 限 元 法 采 用 三 角 形 單 元 ， 邊 界 元 法 采 用 常
單元 有限元 網格及其約束情 況如圖3 所示 為便于兩種方 法所得結 糶的 比較 ， 在邊界元法 中
除 為 使 約 束 條 件 與 有 限 元 法 相 對 應 而適 當?shù)?增 加 了邊 界 單 元 數外 ， 其 它 單 元 的選 擇 與 有 限
元 網 格 相 對 應 。 其 單 元 劃分 如 圖 4 所 示 。...
