- 數控加工與編程技術

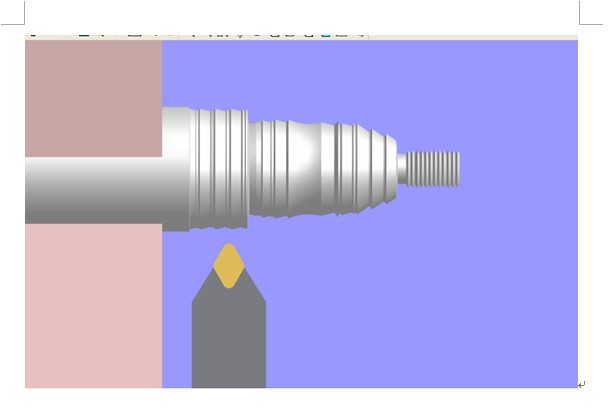

（1） 零件加工工藝分析：零件外形較復雜，需要加工零件
的端面、圓柱面、錐面、圓弧面、倒角、退刀槽和螺紋。進行外圓切削時，可以使用同一把刀具完成粗精加工。退刀槽使用切削刀來完成，然后用螺紋刀加工螺紋。
（2）確定刀具及其切削用量：外圓車削選用90度外圓車刀，T01；退刀槽刀具，T03；螺紋刀具，T03。詳見下表
(3)建立工件坐標系：將工件坐標系的原點設置在右端面與軸心線的交點處。
(4)編程數控加工程序如下：
O0001;
T0101;
M03 S500;
M08;
G00 X45 Z2 ;
G71 U2 R1 F100
G71 p10 Q20 U0.2 W0.2 F100;
N10 G01 X13 Z0;
X16 Z-1.5;
Z-20;
X20;
X30 Z-35;
Z-40;
G02 X30 Z-60 R20;
...
